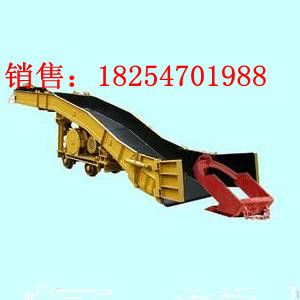

PB系列耙斗装岩机具有效率高、结构紧凑、应用范围广等特点。用于巷道掘进中配合矿车进行装岩。不仅可以在30°以下上山、下山巷道装岩，还可以进行掘进工序的平行作业，提高掘进速度，是实现巷道掘进机械化的主要机械设备之一。
PB系列耙斗装岩机技术性能表
项 目 单 位
绞车型号
P-15B(A) P-30B(A) P-60B(A)
耙斗容积 m 3
0.15 0.30 0.60
技术生产率 m 3 /h
15-30 35-50 75-105
轨距 mm 600 600\762\900 600\762\900
主绳牵引力 KN 7.2-10.4 12.3-18.5 23.3-32.7
主绳牵引速度 m/s 0.9-1.4 0.85-1.22 0.97-1.35
钢绳直径 mm 12 12-15 15
容绳量 m 56 85-75 105
电动机功率/转速 kw/(rpm) 11/1450 17/1460 30/1470
电动机工作电压 v 380/660 380/660 380/660
外形尺寸 长 mm 5480 6600 9800
宽 mm 1550 2045 2750
高 mm 1800 1950 2220
总重量 kg 2196 3692 5415
