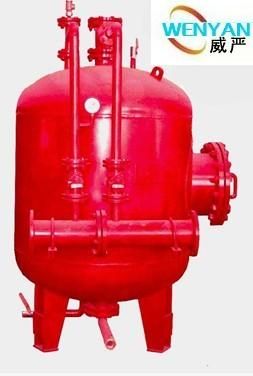

PHYM系列
压力式比例混合装置由
压力罐，胶囊，比例
混合器，
安全阀，
止回阀，
压力表，
单向阀及
管道组成。由泵供给压力水，将泡沫液按一定比例与水混合成泡沫混合液的装置，由于胶囊将泡沫液与水隔开，泡沫液一次没用完，下次可以继续使用，而且混合精度稳定，可靠。
工作原理
当压力水流经比例混合器时一部分压力水（3％-6％）由支管进入泡沫液
储罐内挤压胶囊，置换出等量的泡沫液与另一部分水（97％-94％）在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫进行灭火。
外形尺寸
型号尺寸 容积(M3 ) D L L1 B H1 H 重量（Kg）
PHYM□/5 0.5 900 1000 650 1250 1000 1800 700
PHYM□/10 1.0 1000 1160 700 1350 1000 2100 850
PHYM□/15 1.5 1000 1160 700 1350 1000 2600 1050
PHYM□/20 2.0 1200 1400 800 1550 1200 2700 1350
PHYM□/30 3.0 1400 1600 900 1650 1200 2800 1750
PHYM□/50 5.0 1800 2000 1100 2050 1200 2900 2400
PHYM□/55 5.5 1800 2000 1100 2050 1200 3100 2550
