油缸的总行程等于它的转角行程和压紧行程之和。

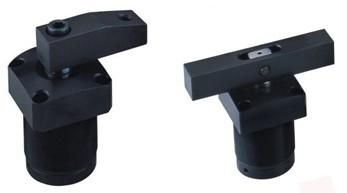

•压紧的方法有单臂和双臂两种。
•缸体材料采用中碳钢。
•压板需要增加长度时，勿大于原长度的1.5倍。
产品规格
油缸内径 Φ32 Φ40 Φ50 Φ63
活塞杆径 Φ20 Φ20 Φ20 Φ25
转角行程 14
垂直行程 15
受压面积 拉入/推出cm² 4.9/8.04 9.43/12.57 16.49/19.63 26.6/31.17
理论加持力(25kg/ cm²) 125 200 400 600
使用流体 已滤清之标准液压油
*大耐压力 70kg/cm²
使用压力范围 20-45kg/cm²
转角方向 右转R或左转L
转角角度 标准角度90°，选择角度0°、 45°、 60°
作动方式 复动式
订购标识法
① 系列号 HND,HNUD (双臂)
② 转角方向 右转R或左转L
③ 油缸内径 Φ32mm;Φ40mm;Φ50mm;Φ63Mm
④ 转角角度 标准角度90°；选择角度0°，45°， 60°
