本产品适用于量产零件之*机及
加工中心治具，提高生产效率*佳帮手。

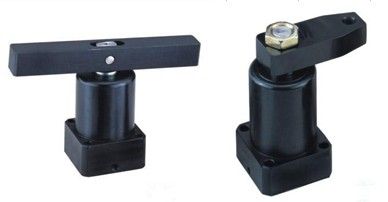

主要功能为油压缸作动时，活塞下压行程中压板会旋转到设计的角度，再沿着直线继续下压直到压板夹紧工件。
建议在使用油压转角缸时，请加装流量
控制阀，避免速度过快，以及转角行程中，请勿夹持工件，导致缸体及内部零件的损坏。
压板需增加长度时，请勿大于原长之1.5倍。
缸体材质采用机械构造用碳素钢，内壁特殊加工处理，表面光滑，使用寿命长。
产品规格
油缸内径 Φ25 Φ32 Φ40 Φ50 Φ63
活塞杆径 Φ18 Φ20 Φ22.4 Φ28 Φ35.5
转角行程 9 11 11 13 13
垂直行程 13 15/30 15/30 17/34 17/34
受压面积 拉入/推出 2.37/4.91 4.9/8.04 8.63/12.57 13.47/19.63 21.28/31.17
理论加持力(30kg/ cm²) 71 147 259 404 647
使用流体 已滤清之标准液压油
*大耐压力 100kg/cm²
使用压力范围 10-70kg/cm²
转角方向 右转R或左转L
转角角度 标准角度90°，选择角度0°、 45°、 60°
作动方式 复动式
订购标识法
FHS MF 25 S R * 90–E
① ② ③ ④ ⑤ ⑥ ⑦
① 系列号 FHS
② 类型 空白: 配管式
MF: 油路板附调速
M:油路板型
FA:
法兰型
TB:全牙型
FAM:法兰型油路板
FAMT:法兰型油路板附调速
③ 油缸内径 25=Φ25mm;32=Φ32mm;40=Φ40mm;50=Φ50mm; 63=Φ63Mm
④ 压板类型 S:单边压板
D:双边压板
⑤ 转角方向 R:顺时针右转
L:逆时针左转
N: 0°不旋转
⑥ 转角角度 90=90°; 45=45°;60=60°
⑦ 行程加长型
