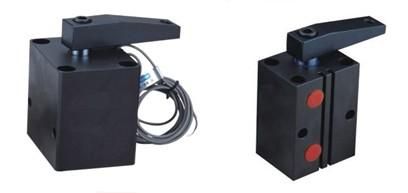

产品简介
•设计简单，结构紧凑，重量轻，寿命长以及较高的加持力使它成为一种完美的
夹具。
•本产品有可装加感应器
•可任意选择上面或下面的及侧面安装
•压板需要增加长度时，请勿大于原长度的1.5倍。
产品规格
气缸内径 Φ25 Φ32 Φ40 Φ50 Φ63
活塞杆径 Φ14 Φ16 Φ16 Φ20 Φ20
转角行程 13 16 15 17 15
垂直行程 14 15
受压面积 拉入/推出 3.37/4.9 6.03/8.03 10.56/12.56 16.48/19.62 28.01/31.15
理论加持力 16kgs 30kgs 50kgs 80kgs 140kgs
使用流体 已滤清之压缩空气
*大耐压力 10kg/cm²
使用压力范围 4-7kg/cm²
转角方向 顺时针右转或逆时针左转
转角角度 标准角度90°
作动方式 复动式
订购标识法
FPSB-- L 40 x 90° S
① ② ③ ④ ⑤
① 系列号 FPSB
② 转角方向 右转R或左转L
③ 气缸内径 Φ25mm;Φ32mm;Φ40mm;Φ50mm;Φ63Mm
④ 标准角度90° 标准角度90°
⑤
接近开关 S1 ：1个，S2：2个
