产品介绍
* 本产品适用于量产零件之*机及
加工中心治具，提高生产效率*佳帮手。

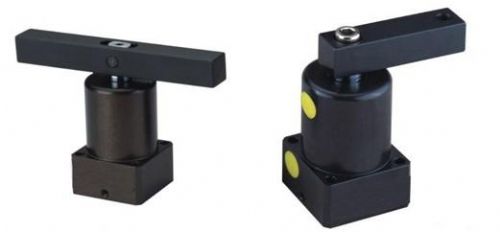

* 主要功能为空压缸作动时，活塞下压行程中压板会旋转到设计的角度，再
沿着直线继续下压直到压板夹紧工件。
* 建议使用空压转角缸，请加装流量
控制阀，避免速度过快，以及转角行程中，
请勿夹持工件，导致损坏缸体及内部零件。
* 压板需增加长度时，请勿大于原长之1.5倍。
* 缸体材质采用铝合金，表面硬膜处理，内壁表面光滑，使用寿命长。
Specification 产品规格
汽缸内径 (mm) Φ25 Φ32 Φ40 Φ50 Φ63
活塞杆径 Φ14 Φ16 Φ20 Φ20 Φ20
受压面积 拉入/推出 3.37/4.91 6.03/8.04 10.56/12.57 16.49/19.63 28.03/31.17
理论夹持力 5kg/cm² 16 30 50 85 140
转角行程 (mm) 9 11 13
垂直行程 (mm) 标准/加长 13 15/30 17/34
使用流体 已滤清之压缩空气
*大耐压力 (kg/cm²) 10kg/cm²
一般工作压力 1---7kg/cm²
转角方向 左转L或右转R
转角角度 标准角度 90°,选择角度 0°, 45°,60°
动作方式 复动式
订购标识法
① 系列号 FASC
② 类型 空白: 配管式
MF: 深孔型附调速
MS:感应型
FA:
法兰型
TB:全牙型
③
气缸内径 25=Φ25mm;32=Φ32mm;40=Φ40mm;50=Φ50mm; 63=Φ63Mm
④ 压板类型 S:单边压板
D:双边压板
⑤ 转角方向 R:顺时针右转
L:逆时针左转
N: 0°不旋转
⑥ 转角角度 90=90°; 45=45°;60=60°
⑦ 行程加长型
