一、产品概述

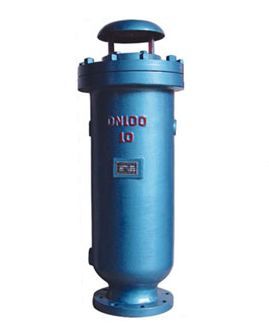

SCAR复合式
排气阀本阀阀体为圆桶状，阀门内件包括
不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及
水泵的使用效率。当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。
复合式排气阀用于管路的*高点或有闭气的地方，排除管内的气体来疏通
管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道的出水容量达不到要求。其次，管道运转时出现停电、停
泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就能迅速把空气吸入管内，防止管道振动或破裂。
二、工作原理
当管内开始注水时，阀瓣处于开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气。当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇产生负压，此时塞头迅速开启，吸入空气，确保管线安全。
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。
三、主要技术参数
1.公称压力：1.0Mpa
2.公称通径：DN25～200mm为
法兰连接
3.适用介质：水、污水
4.适用温度：0～80℃
5.法兰标准：GB/T 17241.6
6.试验标准：GB/T 13927
7.阀体：HT200
8.浮球与活瓣：
304不锈钢 9.密封材料：丁晴橡胶
四、外形连接尺寸
公称通径
DN(mm) D D1 D2 H Z-∮d
50 165 125 205 490 4-18
80 200 160 270 590 4-18
100 220 180 285 750 8-18
150 285 240 340 820 8-22
200 340 295 400 1000 8-22
250 395 350 465 1200 12-22
五、主要零件材质
零件名称 阀体、阀盖 浮球 杠杆架 杠杆 塞头
材料 球墨铸铁、铸铁 不锈钢 不锈钢
铝青铜 铝青铜
零件名称 材质
阀体、阀盖
灰铸铁、球墨铸铁、不锈钢
阀瓣 碳钢、不锈钢
阀杆 铝青铜、铬不锈钢
浮球 不锈钢
