单口
排气阀P1(QB1)型于
管道上的指高点或闭气地方。来排除管道内气体来疏通端到在工作中正常运转上海权工阀门设备有限公司生产的该系列产品在国内有比较明显的质量和价格优势值得*信赖。
一 概况

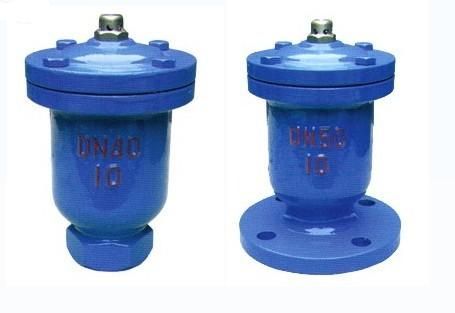

此产品用于管道上的指高点或闭气地方。来排除管道内气体来疏通端到在工作中正常运转。此排气阀连接有丝扣和
法兰两种
二 部件材料及技术参数
1．工作压力：1.0 MPa
2.介质：清水
3．适用温度：常温
4．阀体：阀盖，铸铁：HT200
5．浮球：304
6．
密封圈：
丁腈橡胶 三 丝扣外形尺寸表
规格DN(mm) ZG ∮ H
20 3/4 135 205
25 1” 135 205
40 1 1/2 150 205
50 2” 150 205
法兰外形尺寸表
规格DN(mm) D D1 ∮ H
20 105 78 135 205
25 115 85 135 205
40 145 115 150 205
50 160 125 150 205
