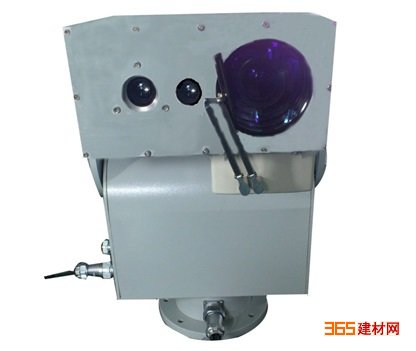

CNZ-B05Z20X60AR3 激光测距望远监控一体化系统，是具有激光测距功能，支持远距/
超远距离望远监控、支持预置位、自动光圈的大倍率长焦高倍全高清网络云镜望远一体机产品。
产品白光成像部分支持 F3.5 的大光圈、60x 的高倍率光学变倍、范围 20mm～1200mm（采
用 2x 增距镜时可达 40mm～2400mm）的宽范围光学变焦，能够清晰捕捉在 6～12 公里
以外的目标和场景，在进行海域动态监管、森林防火、边海防、城市高空瞭望等远距离监视时
发挥了重要的作用。技术规格
型 型号 CNZ-B05Z20X60AR3
号 名称 激光测距望远监控一体化系统
成像器件 1/2彩色 CMOS 图像
传感器，像素数≥210 万，信噪比（SNR）52dB
*大分辨率 1080p（1920×1080）
视频
编码器支持 H.265、H.264（支持 Baseline Profile、Main Profile、High Profile）、
MPEG-4、MJPEG 视频编码，支持全高清（Full HD）视频低码流压缩
视频流格式
全高清（FHD）：1920×1080@24/25/30fps@32k～16Mbps 可调
高清（HD）：1280×720@24/25/30fps@32k～16Mbps 可调
镜头类型 1/2光学电动变倍百万像素级高清镜头
增距镜（选配） 1.25×、1.5×、2×扩展镜
镜头焦距范围
典型配置如下，可定制更宽范围：
无扩展镜：f=20～1200mm；
1.25x 扩展镜：f=25～1500mm；
1.50x 扩展镜：f=30～1800mm；
2.00x 扩展镜：f=40～2400mm。
镜头相对孔径 F3.5～720，或更大相对孔径
复消色差
（APO）
配 XD 超低色散镜片，针对三基色光及红外光做色散矫正感光范围：支持可见光，
波长响应范围不小于 400nm～900nm
*低照度
彩色模式：0.01Lux@F1.0 5600K 10IRE 60％反射率
黑白模式：0.001lux@ @F1.0 5600K 10IRE 60％反射率
透雾模式
配宽带通红外增透膜、双滤光片（近红外线窄带通滤光片+红外截止滤光片），支
持透雾模式手动切换，透雾模式下可将能见度提升 3 倍。
日夜模式 支持彩转黑日/夜模式自动切换及手动切换
防抖功能（选配）支持物理消抖、数字消抖
3A 控制
自动电子快门：PAL 1/50～1/10000 秒、NTSC 1/60～1/10000 秒。
电子快门无闪动方式：PAL 1/120 秒、NTSC 1/100 秒。
自动白平衡：支持。
AGC 自动增益：支持。
伽玛补偿：支持 0.45～1 可调。
宽动态范围 超宽动态：支持，动态范围 90dB。
图像增强
强光抑制：支持。
背光补偿：支持。
彩色透雾：支持。
光圈控制 支持自动光圈
聚焦方式 支持自动聚焦、电动聚焦
护罩类型
单视窗全密封大型护罩，内部集成安装镜头、
摄像机以及所有相关配件和辅件，
所有部件在护罩内部完成物理固定。
视窗玻璃 光学成像视窗采用
光学玻璃，镀近红外增透膜，透光率≥99％
恒温装置 确保护罩内温度范围不超过 0℃ ～ 50℃
除湿装置 确保护罩内部干燥
白 光 成 像
雨刮器（选配） 支持雨刮器控制运动范围
水平范围 0°～ 360°
垂直范围-55°～+55°（限位可定制，*大-75°～+75°）
速度范围 0.01～18°/秒
*小运动粒度 0.002°
预置位数量 250 个
预置位精度 ±0.1°
负载方式 顶载 1～3 护罩，可定制
重 型 云 台
负重能力 100KG
整机集成 所有部件集成一体化
通信协议
RS422 总线控制透雾模式及日夜模式切换，通讯协议兼容标准 PELCO-D（v5 版
本基础、扩展、高级三级协议）协议自适应（无需设置）
数据反馈 Pan、Tilt、Zoom（或 Magnification）的值反馈（含当前值及*大值）
激光测距 测量距离范围覆盖 30～5000m，测量精度范围±1％
行业网络标准 兼容 ONVIF、GB/T 28181 标准
内部存储 支持标准 TF 卡/Micro SD 卡
远程控制 远程开启/关闭整机
电源、远程监视通电状态
物理接口
交流电源接口、RJ-45 TCP/IP 网络接口 1～2 个（光学、热像各 1 个，或自动切
换 1 个），所有接口采用航空插头
防护等级
符合 IP66 标准，全密封高强度金属材料设计，恒温、防潮、防霉、防尘、防盐雾
（PH 值 6.5～7.2）、抗腐蚀，能防止大浪侵入，适宜于海边环境使用
三防处理 整体三防（防潮、防霉、防盐雾）喷涂
电源 AC220V 配套工业级电源
工作温度 -40℃～60℃
其 他
工作湿度 95％ RH（无凝露）
产品应用
我公司产品广泛应用于海域/海岛/海上平台望远监控、森林防火监控、边防/海防监控、
交通/海事监控、油田/矿山监控、数字城管高空瞭望、自然保护区景观瞭望等多种领域。
