弹性金属密封
蝶阀采用“U”型
不锈钢密封圈，该阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触，二者有机的结合，具有耐高温、高压、低温等特点，因此被广泛应用于介质温度≤550℃的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。
■结构特点
双偏心密封结构
阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B。当蝶板从0°～90°开启时，蝶板的密封面会比单偏心更快地脱离阀座密封面，当蝶板从0°转动至8°～12°时蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀的密封性能更为提高。
1、采用“U”型不锈钢密封圈，阀座具有一定的弹性，无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
2、是金属对金属线密封蝶阀，蝶板密封面采用堆焊不锈钢或堆焊
硬质合金，密封面耐磨损，使用寿命长。
3、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性，耐温、耐压、耐磨、耐腐蚀。
■标准规范
设计制造 结构长度
法兰标准 检验标准
JB/T 8527
API 609 GB/T 12221
ASME B16.10 GB/T9112～9124
HG20592～20614
JB/T74～90
HG20615～20635
SH3406
GB/T13402
ASME B16.5
ASME B16.47
MSS SP-44 GB/T13927
JB/T9092
API598
■阀体材料 碳钢 (WCB、WCC、LCB) 铬钼钢 (WC5、WC6、WC9)
合金钢 不锈钢 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
■内件材料 不锈钢 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )
碳钢 铬钼钢 特殊钢
■连接形式 法兰、对夹、对焊、凸耳对夹

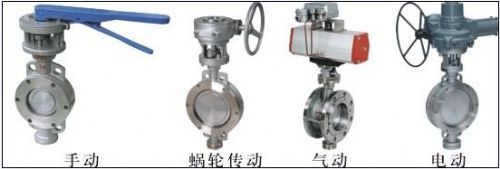

■驱动方式 手动、蜗轮传动、电动、 气动、液动、电液联动等
■产品范围
公称压力 产品范围
PN 6 DN 50～1000 | NPS 2～40
PN10 DN 50～1000 | NPS 2～40
PN16 DN 50～1000 | NPS 2～40
PN25 DN 50～1000 | NPS 2～40
PN40 DN 50～500 | NPS 2～20
PN20 DN 50～500 | NPS 2～20
Class150 DN 50～1000 | NPS 2～40
