RTXM型系列玻璃直线斜边机是专门用于加工平板玻璃斜边的设备.该机集粗、精磨及抛光一次完成，备有自动、手动操作多种机型设计，磨头组合形式多样。

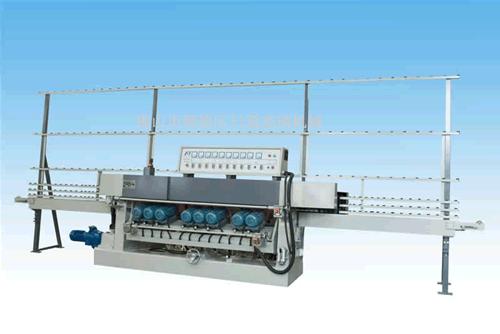

RTXM9型 玻璃斜边
磨边机采用二轮磨削，一轮修底边，三轮精磨，三轮抛光的设计。
无级变速器调整加工速度，气动抛光。此设备操作容易，检修方便，是我公司在上一代产品基础上改良而成的理想设备。
一、技术参数
加工速度：0-3.5m/min
*小加工玻璃尺寸：50mmx50mm
*大斜边宽度：35mm
斜边角度：3°- 36°
加工玻璃厚度：3Mm-20mm
总功率：20KW
总重量：4.5吨
外形尺寸：6600mmX1100mmX2500mm
二、机械结构及零配件配置
1.传动箱体：钢件（退火处理，不易变形）
2.底座、前后大梁均为铸件（退火处理，不易变形）
3.前后压板采用*
链条传动。
3.前压板可根据加工玻璃尺寸大小上下升降调整。
4.磨头架进退采用台湾ABBA
直线导轨支承。
5.前梁进退拖板、磨头架进退拖板
丝杆传动采用无间隙丝母。
6.斜边
磨轮可整体进退。玻璃更换厚度时调节更快捷。
7.主传动采用机械无级变速机、蜗轮箱采用双蜗轮
减速机。
8.后压板设计有*
清洗机构
9. 棚架采用方管制作。
10.
输送带采用
同步带传送
