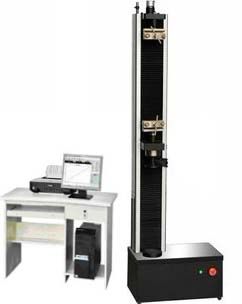

WDW-5型微机控制
防水卷材拉力
试验机是专门针对高等院校、科研单位、生产厂家而设计的新一代防水卷材
拉力试验机电子防水卷材拉力试验机 试验机的主要用途及适用范围
WDW-5S型主要用于新型建筑
防水材料(包括新型防水卷材、布匹、纸张、
防水涂料、防水密封材料等)的拉伸强度测试，既在设定的速度下，对标距内的试样进行拉伸，测出其断裂时的力，也可用于其它非金属材料的拉伸性能测试。
防水卷材拉力试验机的主要规格、技术参数和指标
1、*大试验力：5000N
2、试验力有效测量范围：10N－5000N
3、试验力*小分辨力：1N
4、拉伸
夹具间*大距离：800mm
5、
电源：220V
6、拉伸速度：25、50、100、200、250、300、500、
7. 位移*小分辨率：0.01mm
8. 横梁速度调节范围：0.05～500mm/min
9. 横梁速度相对误差：设定值的±1％以内
10.有效拉伸空间距离：800mm
11 规格：420×350×1580
防水卷材拉力试验机的结构特征及工作原理
本机由机械及电器两大部份组成。
1、机械部分结构及工作原理。
机 械部分结构传动和主机两大部分组成。动力由
电机输出，通过
三角带传至蜗杆，再由蜗杆蜗轮传至
丝杠，带动中横梁上、下移动，实现对试件的拉伸，中横梁上侧及 上横梁的下侧装有两夹具，对试件进行拉伸试验。
2、试验机的工作原理：
试验机的加荷是电机通过传动系统带动中横梁下降对试样进行拉伸，产生变形，将试样产生的变形力作用于
传感器，传感器受力后，产生电信号送入测量
放大器，放大器放大送入A/D转换成数字信号后，将此数字信号送入单片机进行数字测控，同时将力值显示在LED屏上。
电子防水卷材拉力试验机安装与调整
1、把试验机从包装中取出，检查试验机在运输中有无碰撞，损坏现象。
2、把试验机置于坚固平台上，用
水平仪找正使整机处于水平位置。
3、供电系统为单相220V，电压差不应小于标准电压的10％，注意一定把试验机的外壳用导线与室内大地接点可靠连接，保证使用安全。
电子防水卷材拉力试验机使用及操作
1、试验机各操作按钮，指示灯，
限位开关等的用途和使用方法。
2、
数显表前面板说明。
清零键：该键为清除试验力零点用，开机经过充分预热20分钟后或夹持试件时，显示系统不为零，则按清除键。
存入键：本机存入功能设计为存入五次，当做完一次试验后，如认为符合试验要求。则按存入键，进行试验结果存入，显示R－1，再按清零键，准备作下次试验，本机第二次的存入后，其显示值为R－2，当第五次试验做完后，再按存入键，此时的结果为五次的平均值。
3、操作面板说明：
⑴电源键：按此键为显示器总电源。
⑵停机键：此键为自由停机键。
⑶正转键：此键为试验机拉伸方向键。
⑷反转键：此键为试验机回车方向键。
⑸如果接通电源后，可以把接入的220V
电源线导接任意两相，直到和以上功能相同为止。
