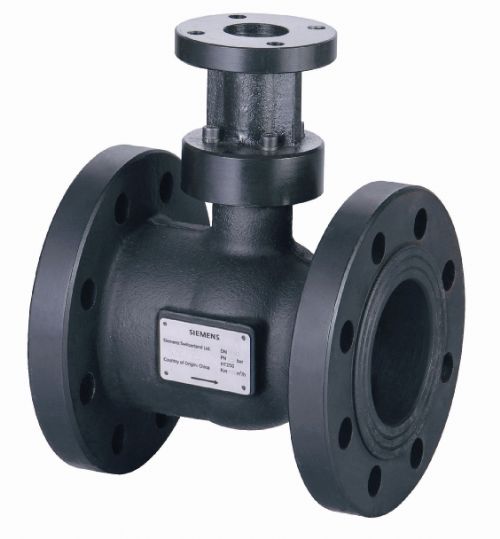

灰铸铁HT250 (EN-GJL-250) 阀体
· DN 65...150
· kvs 63...360 m3/h
· 旋转角度90°
·
法兰连接标准ISO 7005-2
· 可以配无
弹簧复位的 GBB..1E 和 GIB..1E 旋转
执行器 用途：
用于在暖通空调系统中作为控制或
截止阀。
适用于闭式冷却水系统（请参阅第5 页的气蚀现象）。
型号概览：
VAF51.65-63
VAF51.80-100
VAF51.100-160
VAF51.125-200
VAF51.150-360
工程注意事项：
建议安装在回水管上，原因如下：
Ÿ 在制冷系统中，可使
管道温度较高
Ÿ 在供暖系统中，可使管道温度较低
这样就可以延长阀杆密封材料的寿命。
确保无气蚀（请参考第4 页）。
始终在阀门的上游安装
过滤器，以便增强阀门功能的安全性。
调试注意事项：
只有在执行器已经正确安装完毕后才可以调试阀门。
阀门反向旋转： 阀门开启= 增加流量
阀门正向旋转： 阀门关闭= 减少流量
维护说明：
VAF51.. 阀门及与其组装在一起的旋转执行器无需维护。
在进行阀门／旋转执行器维护前：
· 停止
水泵并切断水泵
电源· 关闭手动截止阀
释放管道系统中的压力并等待管路完全冷却必要时，请在执行维护前中断执行器的电气连接。
再次使用阀门前需确保执行器已正确安装。
