灰铸铁阀体 EN-GJL-250（到 DN 300）
• 球墨铸铁阀体 EN-GJS-400-15（DN 350 及以上）
• DN 40~600
• kvs 50~29300 m3/h
• 适用于符合 ISO 7005 的 PN 6、PN 10、PN 16 配对
法兰• 密封性符合 EN 12266-1，泄漏率 A
• 无需维护
• 可选 ASK46… 手动驱动器（到 DN 400）
• 可选配电动
执行器 SQL35.00、SQL85.00 或 SQL36E…
用途：
用于在暖通空调系统、造船和发电站技术中作为电动、手动控制或
截止阀使用
• 用于开式和闭式系统中
• 用于两位控制（开／关）
• 用于三位控制
• 用于
锅炉、
制冷机和
冷却塔的顺序循环
•
换热器或整个换热站水流的量开/关选择控制
型号概览：
VKF46.40、VKF46.50、VKF46.65、VKF46.80、VKF46.100、VKF46.125、VKF46.150、VKF46.200
VKF46.250、VKF46.300、VKF46.350、VKF46.350TS、VKF46.400、VKF46.400TS、VKF46.450
VKF46.450TS、VKF46.500、VKF46.500TS、VKF46.600、VKF46.600TS
机械设计：

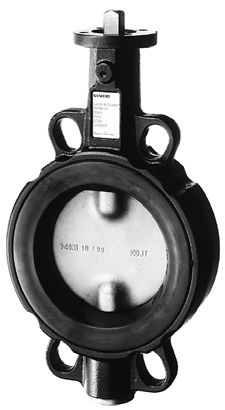

蝶阀：
环形、灰铸铁或球墨铸铁阀体，带有 EPDM 阀座和多重阀轴轴套。
阀座也用于蝶阀对夹安装的密封法兰。介质和阀门阀体之间因此没有接触。
阀门内有一个可旋转的阀板（旋转角度360°）。阀板的位置由位于阀轴顶部的槽口指示。
工程注意事项：
可以安装单侧法兰的工况： DN 20~250： 300 kPa
DN 300~600： 200 kPa
VKF46... 蝶阀可以双向调节水流。
警告：要避免蝶阀上的压力冲击，在启动泵之前，VKF46… 必须驱置于完全打开的位置（手动或通过定位信号 Y1）。
安装说明：
产品包装中附有安装说明书 4 319 0198 0。
VKF46… 蝶阀适于 PN 6、PN 10、PN 16 的应用。
VKF46.450…600 仅适用于PN16 场合！
请不要使用额外的法兰
密封垫。
维护：
VKF46... 蝶阀无需维护。
警告：在对阀门、执行器或组装配件进行任何维护之前，请执行以下操作：
• 关闭泵和
电源• 关闭
管道上的主要截止阀
• 释放管道上的压力并使其完全冷却
如果需要，从端子中断电气连接
只有在正确安装手动驱动器或执行器后才可以重新调试阀门。
处理：
在报废处理前，阀门必须拆分成各种分类的材料部件。
按照法律规定，某些部件可能需要特别处理，因为这些部件可能对生态环境造成危害。
