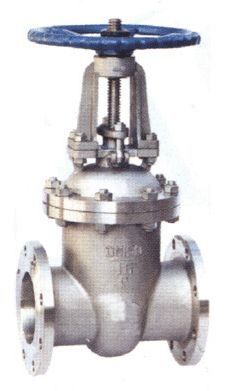

适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
结构特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基
硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力
轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管
法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
主要零件材质
零件名称 ZG1Cr18Ni9Ti
304 CF8 ZG00Cr18Ni10
304L CF3 ZG1Cr18Ni12Mo2Ti
316 CF8M ZG00Cr17Ni14Mo2
316L CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆
螺母 铝青铜 填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓 不锈钢 螺母 不锈钢
手轮 球墨铸铁、铸钢
主要连接尺寸型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120
20 150 105 75 55 14-2 4-14 200 120
25 160 115 85 65 14-2 4-14 215 140
32 180 135 100 78 16-2 4-18 260 160
40 200 145 110 85 16-3 4-18 290 200
50 250 160 125 100 16-3 4-18 345 220
65 265 180 145 120 18-3 4-18 360 240
80 280 195 160 135 20-3 8-18 385 280
100 300 215 180 155 20-3 8-18 430 300
125 325 245 210 185 22-3 8-18 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800
