概 述
直动式低型
减压阀SNDT/F系列材料选用不锈
钢材质,应用压力平衡设计和活塞的工作原理,利用出口端压力直接连动阀门,当管内压力低于或高于设定压力时,阀门开始动作,以压降方式,决定阀门开度,克服了膜片寿命短,不耐压和活塞因杂质磨损渗漏缺陷等现象,不会因一次侧压力不稳定而影响出口压力,二次侧压力直接反应到控压塞,调整设定压力时,反应灵敏,调压精准。该阀适用于水、气体、酸碱性或油类等流体。
调压范围
0.2kgf/cm2 ～1.5kgf/cm2
(特殊使用流体调压范围可定制)
使用温度：-15℃～80℃
压力表显示出口压力
SNDF型采用
法兰连接，SNDT型采用

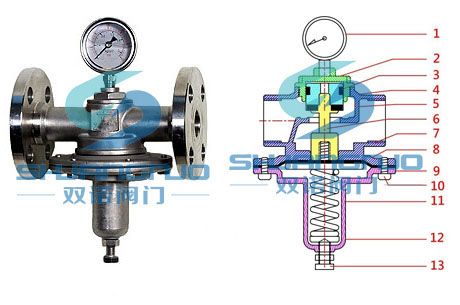

螺纹连接 阀门部件参数表
序 号
名 称
材 质
1
压 力 表
2
阀 上 盖
不锈钢 3
U 型 环
依流体选用
4
活 塞
不锈钢
5
阀门
垫片 依流体选用
6
导 杆
不锈钢
7
主 阀 体
不锈钢
8
膜 片
依流体选用
9
阀 下 盖
不锈钢
10
固定
螺丝 不锈钢
11
弹 簧
弹簧钢
12
弹簧垫片
黄铜 13
调压螺丝
不锈钢
安装使用及注意事项
1、减压阀在管线上安装，出入口为同一管线。
2、安装前必须清洗
管道及阀门内腔和密封面，不允许有任何异物和油污附着。
3、各联接部位
螺栓要求均匀拧紧。
4、用户在安装前必须核对阀门型号连接尺寸及注意介质流向，保证与阀门标示的箭头相一致。
5、阀门必须定期保养，不得随意挤压，以免影响密封。
