概 述
直动式背压阀SNBT/F系列材料选用不锈
钢材质, 应用背压室
控制阀门的动作，可保持管线所需压力与流量，同时排放过高压力，不同于一般
泄压阀，有压力泄放过多无法持压等缺点。新式SNBT背压阀克服了膜片寿命短,不耐压和活塞因杂质磨损渗漏缺陷等现象。调整设定压力时,反应灵敏,调压精准。该阀适用于水、气体、酸碱性或油类等流体。
调压范围
1kgf/cm2 ～5kgf/cm2
4kgf/cm2 ～10kgf/cm2
8kgf/cm2 ～13kgf/cm2
(特殊使用流体调压范围可定制)
使用温度：-15℃～100℃
压力表显示持压的压力
SNBF型采用
法兰连接，SNBT型采用

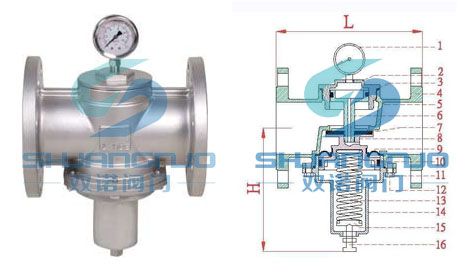

螺纹连接 阀门部件参数表
序 号
名 称
材 质
1
压 力 表
/
2
阀 上 盖
不锈钢 3
止漏
垫片 依流体选用
4
主 阀 体
不锈钢
5
U 型 环
依流体选用
6
活塞阀杆
不锈钢
7
阀门垫片
依流体选用
8
阀 座
不锈钢
9
膜 片
依流体选用
10
U H 环
依流体选用
11
止漏垫片
依流体选用
12
固定
螺丝 不锈钢
13
弹 簧
弹簧钢
14
阀 下 盖
不锈钢
15
弹簧垫片
黄铜 16
调压螺丝
不锈钢
安装使用及注意事项
1、
减压阀在管线上安装，出入口为同一管线。
2、安装前必须清洗
管道及阀门内腔和密封面，不允许有任何异物和油污附着。
3、各联接部位
螺栓要求均匀拧紧。
4、用户在安装前必须核对阀门型号连接尺寸及注意介质流向，保证与阀门标示的箭头相一致。
5、阀门必须定期保养，不得随意挤压，以免影响密封。
