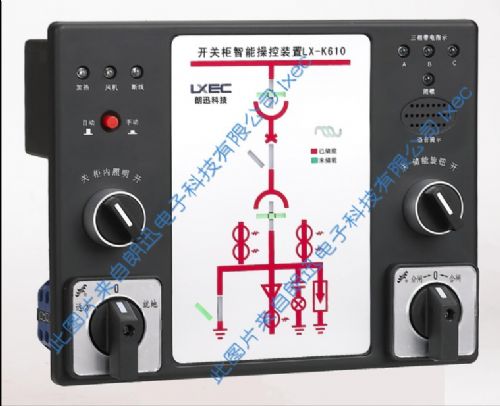

是我公司针对电力
开关柜研制开发的一款新型多功能、模拟动态指示的智能装置。本产品适用于中置柜、手车柜、固定柜、
环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、
断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示/隔离刀分合指示、分合闸回路完好指示、人体红外感应（选配）、语音防止误操作提示、远方/就地操作、远程通信、柜内照明等功能。
主要功能
本产品可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。本装置以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟
指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件。
本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电气的安全可靠运行。
技术指标
供电
电源：AC 65~285V 50Hz或DC 75~300V
工作环境：温度-30℃～+65℃ 相对湿度≤90％RH
功耗：≤6W
抗电强度：外壳与端子间≥AC2000V
绝缘性能：外壳与端子间≥100MΩ
动态模拟一次接线图：
模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级（35KV为柠黄色、10KV为绛红色、6KV为深蓝色）设计面膜。动态模拟对象：
断路器，手车位置，接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的。
模拟图显示如下：
分闸（或回路）显示 合闸（或回路）显示
预分预合闸闪烁指示(选配) 接地显示
储能显示 工作位置显示
试验位置显示 手车进出过程中动态显示
断路器、接地开关的防误闪烁提示
语音防误提示：
断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。
接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。
断路器合闸状态、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器，请分接地开关”。
操作功能
分合闸操作 储能操作
远方/就地操作 柜内照明操作
您若选配了人体红外感应功能，当柜体带电，而有人靠近柜体时，会提示语音：“本柜主回路已带电，请您注意安全”。
带电显示功能
LED启辉电压（KV）：母线电压× 0.15
闭锁启控电压（KV）：母线电压×0.65
当三相同时不带电时，闭锁灯灭，启动电磁锁动作
注：强制闭锁控制电源：交流或直流220V，可以保证闭锁部分可靠工作；
柜内温湿度控制功能：
可带1~2路温湿度
传感器及输出触点
可后台查询柜内的温湿度数值
用户可根据需要后台设置加热/除湿输出的上下限通讯功能
本产品采用RS485总线通讯功能，通讯规约符合MODBUS-RTU，默认为有线RS485方式，还可选配无线通讯方式。通过单播方式装置可实时上传当前数据。配套相关软件，可在总调度室实时观察柜内当前温湿度，断路器、手车、接地开关等当前的状态，三相带电情况，负载工作情况，负载或传感器是否断线等。同时，还可远程对柜内进行加热、降温、闭锁、开锁等操作。
外型尺寸：232mm×180mm×71mm
开孔尺寸：220mm×163Mm
面板式安装。将装置嵌入安装孔内，用固定卡固定即可。
