本产品按照标准GB3836-2000、MT/T899-2000的相关内容设计制造。该产品能在有瓦斯和煤尘爆炸危险的煤矿井下环境中使用, 通过一芯光纤可将视频信号和数据信号进行远距离传输。该机采用工业级芯片、全表面贴装，确保能在各种复杂环境下高质量、无故障长期运行。在使用前请阅读和理解本说明书中的各项内容，以便能正确使用。不正确的使用，将造成设备不正常的运行或引起故障和降低寿命。
请务必将本使用说明书妥善保管，以备随时使用。
1．设备使用环境条件：
环境温度 0～+40℃；
相对湿度 ≤95％（＋25℃）；
大气压力 80～106kPa；
无显著振动和冲击的地方；
有瓦斯和煤尘爆炸危险的煤矿井下。
2．防爆标志：

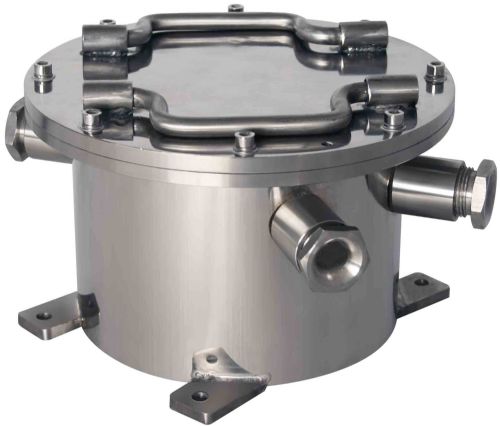

光端机为隔爆型，防爆标志为“ExdⅠ”。
2 功 能
将视频信号转换为光信号从光纤接口输出，通过光缆后由后端光接收机接收。
接收后端传输来的光信号，并转换为RS485信号输出。
3 技术指标
3.1供电
电源:
工作电压：AC127V；
输入视在功率：30 VA。
3.2通讯信号（与KBA168矿用隔爆型一体化摄像仪通讯）
路数：1路
通信方式：RS485
波特率: 2400 bps
通信信号工作电压峰-峰值： 2～10V
传输距离：1km（采用MHYVRP
通信电缆，截面积1.5㎜2）
3.3视频信号
1路视频输入，视频信号峰峰值：1V（正极性，全电视信号，75Ω不平衡负载）。
3.4光端机与地面光端机之间的传输
光接口形式：FC；
工作波长：1310nm；
光纤模式：单模；
光信号功率（dBm）：-10～-4。
*大传输距离： 15km （发射光功率：-10dBm～-4dBm；接收灵敏度-25dBm；使用MGTS-4B型矿用单模光纤，光纤接点总数：18个，其中热熔接点8个，冷熔接点6个，活动连接点4个）。
