一、结构特点和应用范围

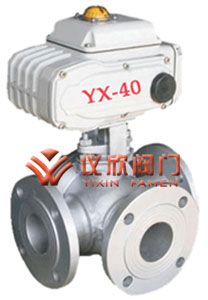

电动
三通球阀是由YXR、YXX、YXQ系列
电动执行机构和
三通球阀组成。通过改变球芯与
管道的相对位置，可以对三条管路流体实行不同的组合控制。该产品以220V单相交流电为动力源，接受控制系统（或操作器）来的220V开关信号，并通过单相
电源切换驱动可逆单相
齿轮减速
电机，按规定的组合要求，使球阀实现对管路流体的换向作。
电动三通球阀分T型跟L型，T型三通可使三路正交的管道互相连通，即起分流（合流）作用，也可使其中两条管道连通而切断另一条管道；L型三通只能连通互相正交的两条管道或切换方向，即起分配作用。
二、介质流向原理
电动三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
三、电气参数
电动
执行器类型：可选PSQ、3810R、DTR角行程执行机构。防爆型选3810系列。
技术参数和性能：请参阅对应的执行机构和
阀门定位器的说明书。
控制精度：0.1％~3.1％可调。
接受控制信号：0~10mA.DC、 4~20mA.DC或1~5V.DCv 按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
四、性能规范
公称压力
PN 常温*大
工作压力 壳体
试验压力 气密封
试验压力 高压密封
试验压力
1．6 1．6 2．4 0．6 1．76
2．5 2．5 3．8 0．6 2．75
4．0 4．0 6．0 0．6 4．4
C1aSSl50 2．0 3．0 0．6 2．2
