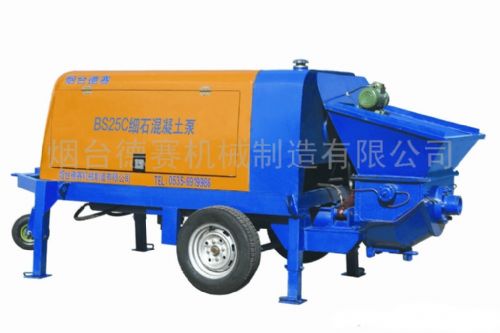

烟台德赛机械制造有限公司工程技术人员集多年研发
混凝土泵的经验，针对建筑施工中输送细石混凝土的特点，利用先进开发手段，设计制造了大中 小型S管阀式
细石混凝土泵，成功地解决了输送细石混凝土的难题。该设备采用多项混凝土泵的世界先进技术，是国内首创的先进输送细石混凝土施工设备。
主要特点：
•采用S管阀换向，密封性好，寿命长
•S管阀装有浮动耐磨环，自动补偿磨损
•出口压力高，能满足高层建筑的输送要求
•可泵送细石混凝土，*大骨料粒径30mm
•液压系统采用风冷散热，使用简便，无需接水源
•具有反泵功能，*大限度减少
管道堵塞
•配有集中润滑系统, 有效延长转动件使用寿命
采用合金眼睛板和切割环，寿命长
采用*好的专业变量
柱塞泵•电气采用
PLC控制，具有*佳操控特性
•电器箱配备有线遥控手柄，便于操作
•上料高度低，易配备成联合机组
•装有导向轮，移动、定位灵活方便
•整体可拆卸
筛网，易于更换
参 数 名 称 单位 规 格
BS10A BS15 BS20 BS25C
理论泵送压力 高压 MPa 7 7 8
9
低压 MPa 4 4 4.2 4.5
实际输送量 高压小排量 m3/h 7 8 13 18
低压大排量 m3/h 10 13 20 25
输送距离 水平 m 400 400 450 500
垂直 m 120 120 140 160
*大骨料粒径 输送管径φ76 mm 25 25 25 25
输送管径φ89 30 30 30 30
上料高度 mm 950 950 1000 1000
主
电机功率 KW 22 30 30 30
主机质量 Kg 1350 1500 1720 1820
外形尺寸（长×宽×高） mm 2920X1240X1320 33801280X1450 3460X1450X1580 3560X1450X1580
四.适用范围：
•本机是针对
地暖施工的特点而专门开发的细石混凝土输送设备，适用于地暖工程中细石混凝土
填充层或
砂浆填充层的大面积、高效率的施工，也可用于建筑工程中细石混凝土或砂浆的输送。
•本机加装喷射附件后，还可做喷浆泵，用于混凝土、砂浆、
耐火材料及绿化土壤的喷射和抛洒
