一、用途：
是专门针对复合
砂浆保温系统、
聚苯板薄抹灰外墙保温系统、硬质聚氨脂发泡复合板外墙保温系统及其它外墙保温系统及
屋面保温材料进行各种理化性能试验测试研制的。
二、本机适用标准：
JC/T992-2006《墙体保温用膨胀
聚乙烯板
胶粘剂》
JC/T993-2006《
外墙外保温用膨胀聚乙烯板抹面胶浆》
JC/T547-2005《陶瓷
地砖胶粘剂》
JC149-2003《膨胀聚苯板薄抹灰外墙外保温系统》
JC890-2001《蒸压
加气混凝土用
砌筑砂浆与
抹面砂浆》
JC/T907-2002《混凝土
界面处理剂》
JG158-2004 《胶粉聚苯颗粒外墙外保温系统》
JG/T3049-1998《建筑室内用腻子》
JG/T229-2007《外墙外保温柔性
耐水腻子》
JC/T984-2005《聚合物水泥
防水砂浆》
DBJ01-38-2002《外墙外保温施工技术规程 聚合物
水泥砂浆胶粘剂》
DBJ/T01-50-2002《外墙外保温施工技术规程 柔性耐水腻子》
三、产品简介：

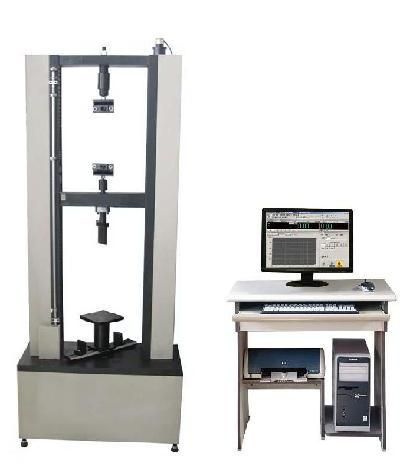

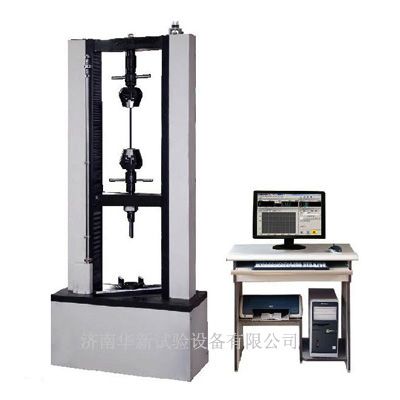

WDW-20型微机控制电子万能
试验机是新型双空间电子
万能试验机。试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过*控制器，经调速系统控制进口交流伺服
电机转动，经减速系统减速后通过精密
丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，*、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。
该机采用调速精度高、性能稳定的进口伺服调速系统作为驱动系统，控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎完美的实现试验力、位移等参数的闭环控制，可实现恒应力、恒位移等控制模式，并且各种控制模式之间可以平滑切换。该机完全满足国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求，同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
四、控制系统界面如下：
●试验操作界面：
●试验数据分析界面：
五、主要技术指标：
1、*大试验力： 20kN
2、测 量 范 围： *大试验力的2％—100％
3、试验机精度级别：1级
4、试验力准确度： 优于示值的±1％
5、横梁位移测量： 分辨率为0.01mm
6、变形准确度： 优于±1％
7、调 速 范 围： 1-200mm/min
8、试 验 空 间： 600mm
9、主 机 形 式： 门式框架结构
10、主 机 尺 寸： 840×600×1850
11、重 量： 约650Kg
12、工 作 环 境： 室温～45℃，湿度20％～80％
六、主要功能及特点：
1、主机：
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用进口伺服调速系统及交流
伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。
1.3传动部分采用圆弧同步齿形带，精密
滚珠丝杠副传动，传动平稳，噪音低，传动效率高。
1.4
万向节采用十字
插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对
传感器的影响。
2、控制系统、操作软件及数据处理系统
2.1公司*控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线。
2.2保护功能：该机具有软件和机械两种限位保护方式,超过*大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3对于负荷通道可实现自动标示，直观方便。
2.4批量试验可实现曲线的分层次显示，曲线自动跟随。
2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
