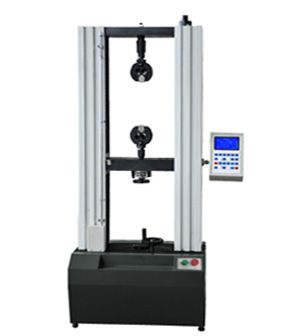

WDS-100型液晶显示电子拉力
试验机是针对高等院校、科研院所而设计的电子
拉力试验机。试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过思达控制器，经调速系统控制伺服
电机转动，经减速系统减速后通过精密
丝杠副带横梁上升、下降，完成试样的拉伸力学性能试验，*、噪音低，效率高，具有较宽的调速范围。该机广泛应用于建筑建材、航空航天、机械制造、
电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
主要技术指标：
机 型： 双臂（液晶显示）
*大试验力： 100KN
操 作 方式： 全中文菜单操作
试验力分档： 0--100 kN 0--50 kN 0--20kN 0--10kN
测 量 范 围： *大试验力的2％—100％
精 度 级 别： 1级
试验力准确度： 优于示值的±1％
变形显示误差： ≤±(50+0.15L)
试 验 力： *小分辨力0.01N
位 移 测 量： 分辨率为0.01mm
变形准确度： 优于±1％
调 速 范 围： 1mm/min~~200 mm/min
液晶显示内容： 试验力、位移、峰值、运行状态、运行速度等
无 级调 速： 采用直流
伺服电机及控制系统
试验空间调整机构：私服电机，
同步带传动
电 机 功 率： 0.55KW
试 验 行 程： 400*500mm（可根据客户需求定制）
拉 伸 空 间： 400*500mm（可根据客户需求定制）
压 缩 空 间： 400*500mm（可根据客户需求定制）
主 机 尺 寸： 760*400*1700mm
外 观： 符合国家GB/T2611标准
成 套 性： 符合标准要求
试验保护功能： 过载保护
安全保护装置：
限位开关供 电 电 源： 200V 50Hz
重 量： 约300kg
工 作 环 境： 室温～45℃，湿度20％～80％
主要功能及特点：
1、调速系统：采用伺服电机和
减速机，性能稳定可靠，具有过流、过压、过载等保护装置。
2、传动机构：传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
3、附具连接：
万向节采用十字
插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对
传感器的影响。
4、操作系统：触摸健操作方式，
液晶显示器实时显示，全中文操作，克服了老式
数码管显示容易发生故障的难题，并且美观大方、方便快捷。
5、自动标定：系统可自动实现示值准确度的标定.
6、自动显示：在整个试验过程中，液晶实时显示试验力，峰值。
7、自动控制：试验参数输入完毕，可自动完成试验过程。
8、试样判断：试样断裂后，移动横梁自动停止移动。
9、限位保护：具有机械和程控两级限位保护功能。
10、特殊附具：除配有标准拉伸或压缩附具外，也可根据用户需要配备特殊附具。
