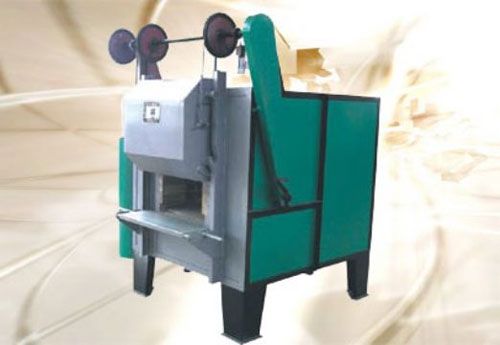

RX3系列高温箱式炉的结构与一般箱式炉相似，外壳由
钢板和
型钢焊接而成，炉衬材料采用超轻质节能耐火
保温砖砌筑，夹层置
硅酸铝纤维毡保温，炉壳与炉衬硅酸铝夹层之间填充膨胀至石粉保温，电热元件采用高合金制品0Cr27AL7Mo2绕制而成。安置在箱式炉炉膛两壁及炉底的搁丝砖上，被加热工件放在炉膛内的
碳化硅炉底板上，使用时*好在炉底上放一块
不锈钢板，这样可防止工件对炉底板的撞击。炉门的升降是通过手摇链轮来进行的。炉门上部有一断路装置，当炉门开启时电炉
电源即断电，以保证操作人员安全，炉顶上设有
热电偶孔，在使用时将热电偶插入炉膛，通过温度
控制柜来控制温度和超温保护。
