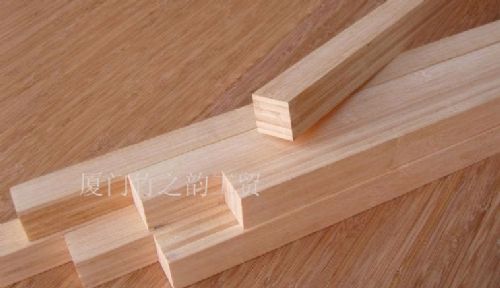

系选用优质楠竹，经过精铣，防虫防霉处理后，热压胶合而成。胶合强度高，内外压合密实，质密坚硬，可车圆，可雕形，外观清新高雅。可定做各种规格方料应用于家具、工艺品、运动器材以及各类家居日用品的生产。
作为一种新型的家俱基材保持了竹材物理、力学性能好，收缩率低的特性，具有幅面大、变形小、尺寸稳定、强度大、刚度好、耐磨损等原有特点，并可进行锯截、刨削、镶锐、开棒、钻孔、砂光、装配和表面装饰等方式加工。由於竹
集成材生产时经过一定的水热处理，成品封闭性好，可以有效地防止虫蛙和霉变。竹集成材采用改性的UF树脂胶，比木质人造板游离甲酫低，环保性好。
与木质人造板游离甲醛释放量对比
材料 游离甲醛释放量(mg/L)
竹集成材(1) 0.8 达到E1标准
竹集成材(2) 0.7 达到E1标准
细木工板 3.2 达到E2标准
胶合板 3.6 达到E2标准
相对一般实木的力学强度较大，且干缩系数较小，以下为竹集成材与橡木和红松的力学强度比较。
干缩系数（％） 抗拉强度（Mpa） 抗弯强度（Mpa） 抗压强度（Mpa）
竹集成材 0.255 184.27 108.52 65.39
橡木 0.392 153.55 110.03 62.23
红松 0.459 98.1 65.3 32.8
