1. 带固定外环齿形
垫片的外环和齿形环部分是一个整体；
2. 采用
车床或特制铣槽设备将金属表面制成同轴心的若干槽；
3. 齿形表面粘贴非金属密封材料，例如：石墨、四氟、银箔等。

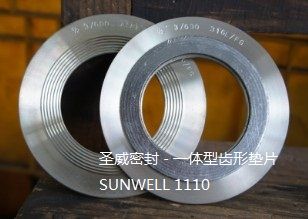

带固定外环的金属齿形垫片采用整体金属
垫圈经过车削加工.使齿形垫片带固定的金属外环.保持外环和金属齿形部分材质统一.从而提高垫片的抗压能力和提高密封性能.金属齿形垫片属典型的线性
密封垫片.对齿形部分的要求比较严格.可作为
金属缠绕垫片的替代垫片使用.
1. 通过改变金属材质来实现对多种工况条件下密封部位进行密封,
2. 耐压能力和密封性能比较突出,
3. 在齿形表面未遭到破坏时.可以更换表面的粘贴材料使垫片重复使用
材质:
碳钢.
不锈钢.321.317L.347.蒙乃尔.铟科镍.
哈氏合金.铜等,
表面粘贴材料:石墨.四氟.银箔等.
技术数据:
金属齿形垫片的加工参照标准有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN, JIS 和NF.
