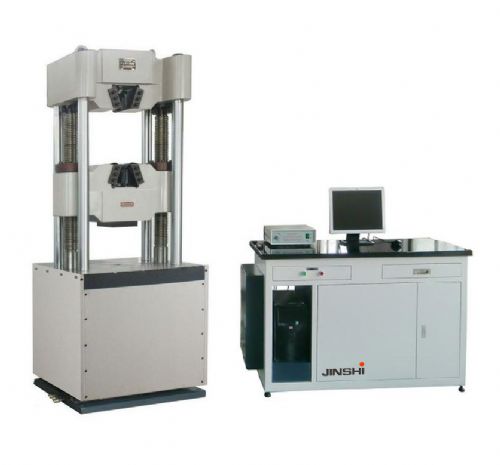

◆该系列主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和
丝杠旋转带动下横梁上下移动来自动调整。
◆上下横梁设有内置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有带球面副的下压板，可直接做压缩试验。
试验机准确度等级为0.5级。
◆该系列试验机是一种通用性较强的产品，可以满足国家关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、 弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、 等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。
◆该系列主机的设计考虑了扩展装配其它
夹具以完成更多试验的可能。如：配装
螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配 装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上
钢球、锚链、
扣件等夹具即可完成 该产品的各项试验。
型 号 WAW-600 WAW-1000 WAW-2000
*大试验力(kN) 600 1000 2000
主机立柱数 6柱 6柱 6柱
测量范围(kN) 2％-100％F.S或0.4-100％F.S
测力示值相对误差
(％) ≤±1
试验力等速率控制 0.1-100％FS/min 0.2-100％(精密型)
变形等速率控制 0.1-100％F.S/min
位移等速率控制 0.5-50mm/min
速度精度 ±5％设定值
上下压盘间*大距离(mm) 700 700 1035
拉伸钳口间*大距离
(mm) 700 700 1035
弯曲试验支滚间距离(mm) 30-600 60-700 60-750
圆试样夹持直径(mm) Φ13-Φ40 Φ20-Φ60 Φ20-Φ70
扁试样夹持厚度(mm) 0-15 0-40 0-40
扁试样夹持宽度(mm) ≤70 ≤80 ≤110
剪切试样直径(mm) 0-Φ15 0-Φ20 0-Φ30
支住间有效距离(mm) 565 650 700
活塞行程(mm) 200 200 250
电机功率(kW) 2.2 2.5 3
主机外形尺寸(mm) 890×600×2210 1010×700×2400 1100×760×2700
油源
控制柜外形尺寸（mm） 1250×570×920 1250×570×920 1250×570×920
重量(约)(kg) 2600 3500 5500
