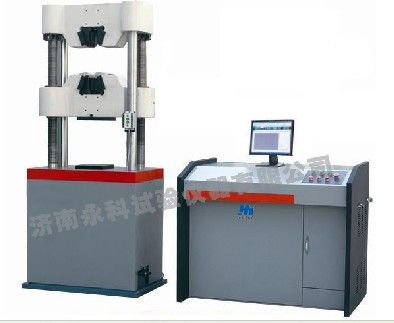

WEW-B系列微机屏显液压万能
试验机采用
油缸下置式主机，主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域，试验操作和数据处理符合GB228-2002《室温材料金属拉伸试验方法》等标准的要求。
★性能特点：
1 主机：采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和
工作台之间。
2 传动系统：下横梁升降采用
电机、摆线针轮
减速机、链轮、
螺母丝杠副传动，实现拉伸、压缩空间的调整。
3 控制系统：
3.1 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
3.2 数据采集系统由4路高精准24位A/D转换通道组成。*高分辨率达1/300000，全程
不分档；
3.3 选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
3.4 符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
3.5 电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
★技术参数：
产品型号 WEW-100B WEW-300B WEW-600B WEW-1000B
*大试验力（kN） 100 300 600 1000
试验力
测量范围 2 kN -100 kN 6 kN -300 kN 12 kN -600 kN 20kN -1000 kN
试验力示值准确度 ±1％
位移测量
分辨力 0.01mm
变形测量
精度 ±0.5％
*大拉伸
空间 550mm 650mm 700mm
*大压缩
空间 380mm 550mm 600mm
夹紧方式 手动夹紧 液压夹紧
圆试样夹持直径 φ6-φ26mm φ6-φ26mm φ13-φ40mm φ13-φ60mm
扁试样夹持厚度 0-12mm 0-15mm 0-30mm
弯曲试验支滚间距 350 mm
支滚宽度 100mm 140mm
支点直径 30mm
活塞行程 150mm 200mm 200mm
外形尺寸 主机 720×560×1850mm 860×560×2100mm 1000×660×2200mm
油源 1120×600×920mm
整机重量 1500 kg 2200 kg 2300 kg 3200kg
