衬氟
截止阀是指启闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。广泛应用于石油、化工等腐蚀性严重的场合。
结构特点：
①与
闸阀相比,截止阀的结构较简单,制造与检修都较方便。
②密封面不易磨损、擦伤,密封性较好、寿命长。
③启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
④阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
⑤截止阀有三种结构形式:直通式、直流式、角式,其中直通式*为常用.角式可以安装在管路系统的拐角处,直流式流阻是截止阀中*小的。
⑥根据用户需求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。
用 途
J41F系列

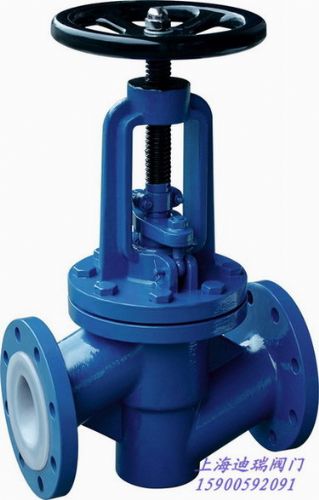

衬氟截止阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。
三、工作原理
J41F系列衬氟截止阀的工作原理是靠升降阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，检修方便，使用范围广等优点。
四、设计特点
阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
直通式 直流式 角式
公称通径(mm) ：DN15~250
公称压力(Mpa) ：PN1.0、PN1.6、PN2.5
阀门材料：
灰铸铁、碳钢、
不锈钢 衬里材料： PTFE(F4)、FEP(F46)、PCTEF(F3)、
PVDF(F2)、GXPP、GXPO、UHMW-PE
适用介质：石油、化工等腐蚀性严重的场合
设计制造： GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34
结构长度： GB/T 12221-1989
连接
法兰： JB/T 82.1-94、GB/T9113.1-2000
压力试验： GB/T 13927-1992
传动方式： 手动、
齿轮传动、气动、电动
