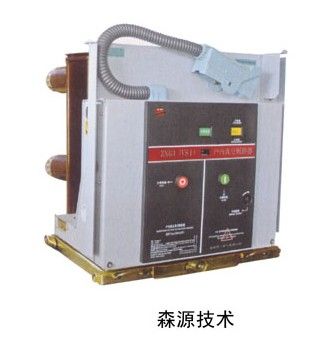

VS1系列真空
断路器为额定电压12KV，三相交流50Hz的高压户内开关装置，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开关本体为操动机构一体安装的形式，采用复合绝缘结构，*、无爆炸危险，绝缘水平高。本系列产品的操动机构为
弹簧储能式，可以用交直流操作，亦可用手动操作。主要技术参数 项目单位数据 额定电压kV12 额定电流A1250，1600
2000，25001250，1600
2500，31501250，2500
3150 额定短路开断电流kA31.54050 额定短路关合电流kA80100125 额定峰值耐受电流kA80100125 4s额定短时耐受电流kA31.54050额定绝缘水平短时(1min)工频耐压kV42(断口48)雷电冲击耐压75(断口85) 额定操作顺序 分-180S-合分S-合分 机械寿命次10000 额定短路开断电流开断次数次50 操动机构额定合闸电压(直流)V110,220 操动机构额定分闸电压(直流)V110,220 额定触头压力N3000 +/- 2005000 +/- 3006300 +/- 300 触头开距mm11 +/- 1 接触行程(触头弹簧压缩长度)mm3.5 +/- 0.5 触头分、合闸不同期性ms 触头合闸弹跳时间ms 平均分闸速度m/s0.9～1.2 平均合闸速度m/s0.5～0.8分闸时间*高操作电压下s *底操作电压下 合闸时间s 各相主回路电阻u Ω 动静触头允许磨损累计厚度mm3
