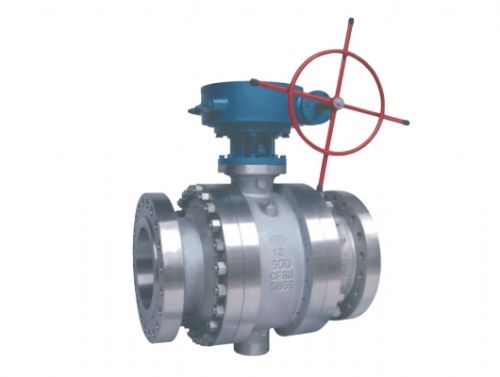

硬密封
球阀介绍
▲金属阀座的设计
本公司生产
硬密封球阀的球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，*高硬度可达HRC78。阀座密封面的处理，
*高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。
适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。
金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触，通过作用在阀座环上均匀的
弹簧负荷使阀座环与球面形成密封。同时，
由于弹簧负荷的作用使辅助密封膨胀，
实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,特别是在低压条件下。
根据用户需要,可以在阀座密封面与球体之间设计有
密封脂注入系统.
▲耐火设计
阀门的耐火设计符合API 6FA或API 607标准,耐火试验规范相当于ISO 10497,这类阀门目前被广泛应用于造纸、原油、天燃气、石化以及
各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。
技术规范 执行标准
美标 国标
阀门设计 API6D ASME16.34 GB12237
阀门-压力温度等级 ASME B16.34 GB12234
结构长度 ASME B16.10 GB12221
连接
法兰 ASME B16.34 ASME B16.47a GB9113 JB79
对焊端 ASME B16.25 GB12224
检验和试验 API6D API598 GB/T13927
• 硬密封球阀对于不同工况条件的应用
结构形式 制造范围 温度范围 辅助密封 密封面材料 适用流体
浮
动
球
阀 ASME Class
150～300Lb
1″～8″
双流向
ASME Class
60～1500Lb
1″～4″
单流向
-29～250℃ 改性PTFE对莅聚苯 球体、碳化钨 纸浆、含固体颗粒的流体
阀座：STL-12
球体：镀硬铬
阀座：STL-6
-29～450℃ 柔性石墨 球体:碳化钨 高温、高腐蚀、高压含固体颗粒的流体
阀座：STL-12
球体：镀镍铬碳化铬
阀座：STL-6
-29～760℃ 阀座与本体焊接（双偏心、单流向） 球体：镀镍铬碳化铬 450℃以上的高温、高频高压流体
阀座：镀镍铬碳化铬
固
定
球
阀 ASME Class
60～1500Lb
4″～28″
(双流向)
(单流向) -29～150℃ 增强PTFE
氟橡胶“O”圈 球体:碳化钨 纸浆、含固体颗粒的流体
阀座：STL-12
球体：镀硬铬
阀座：STL-6
-29～450℃ 柔性石墨
金属片 球体:碳化钨 高温、高腐蚀、高压含固体颗粒的流体
阀座：STL-12
球体：镀镍铬碳化铬
阀座：STL-6
-29～760℃ 阀座与本体焊接（双偏心、单流向） 球体:镍铬碳化铬 450℃以上的高温
