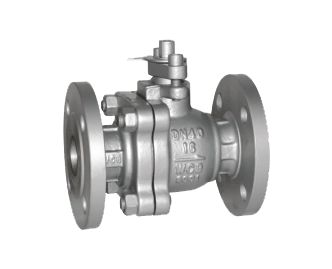

国标
球阀产品特点：
1、在各种阀门中，球阀的流动阻力*小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的
闸阀、
截止阀比较、球阀体积小、重量轻，便于
管道安装
国标球阀性能参数
型号 Q41F-16C Q41F-16P
工作压力（MPa） 1.6
适用温度（℃） ≤180
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖 碳素钢铸钢 铬镍系
不锈钢 球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢
密封圈 柔性石墨
垫圈/316＋柔性石墨垫圈
填料 聚四氟乙烯 国标球阀PN1.6MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 140 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160
国标球阀PN2.5MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
国标球阀PN4.0MP主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
国标球阀PN6.4MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 408 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
国标球阀PN10.0MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
