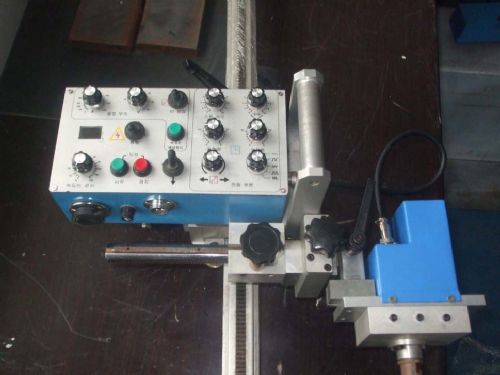

摆动式轨道
焊接小车是采用
齿轮齿条方式驱动在轨道行走的焊接装备，广泛应用于水平对接焊和垂直对接焊，特别适合
中厚板焊接。通过调整焊枪位置和角度，也可以进行角焊、横焊和仰焊。小车本体、摆动装置、控制面板合为一体，可以在轨道上边行走边焊接。轨道用强力
磁铁吸在工件上，安装和拆卸都很方便。
2.特点
1） 摆动式轨道焊接小车可以实现垂直焊接、横向焊接和水平焊接等多种位置焊接。
2） 具有直线摆动功能。摆动模式、摆动幅度、摆动速度、摆动中心位置和左右停留时间等各种摆动参数都可以调节。
3） 用数码显示小车运行速度。
4） 摆动焊接时为了防止咬边和焊不足现象的出现，设置了左右摆动停止时间调节功能。
5） 焊接停止时焊枪自动回复到焊道中心位置。
6） 具有自动收弧功能。
7） 具有电流电压调节功能和点动送丝功能。
8） 具有快速回程功能。
标准配置提供1.5m长的轨道。轨道小型化轻型化挪动方便，还可以对接延长使用
技术参数
项目 内容 备注
小车
电源 AC 220V，50/60Hz
外型尺寸 500 x355 x 243 W×L×H
重量 10.6Kg
驱动方式 齿条驱动
行走速度 0~1040mm/min 数码显示
焊枪调整范围 上下 55mm
前后 55mm
操作角 360°
左右 215mm
进行角 ±90°
轨道 安装形式 磁铁拆卸式
外型尺寸 42×29.3 ×1500 W×H×L
材质
铝材 重量 6Kg 包括磁铁
摆动
参数 摆动模式
摆动速度 0-1520mm/min
摆动幅度 ±8mm
左右停留时间 0-2s
中心位置 ±5mm
