软密封
闸阀明杆

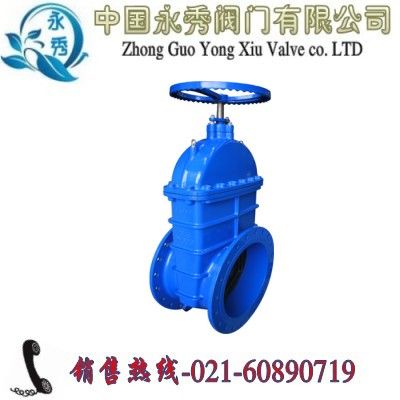

弹性座封闸阀，除具有弹性座封闸阀的优点之外，
软密封闸阀并可以较直观阀门开度，软密封闸阀启闭迅速可靠，故常应用消防及工业系统，一般安装于距地面较高位置。
软密封闸阀主要零部件材料
NO.
零件名称
材质
1
手轮
可锻铸铁
2
阀杆
螺母 铜合金 3
支架
碳铸铁、球墨铸铁、铸钢
4
压盖
球墨铸铁、铸钢
5
密封圈 丁腈橡胶、三元乙丙
6
阀杆
不锈钢 7
中口垫
丁腈橡胶、三元乙丙
8
闸阀
球墨铸铁+三元乙丙或丁腈橡胶
9
阀体
灰铸铁、球墨铸铁、铸钢
软密封闸阀主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
软密封闸阀主要外形连接尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
Hmin（全关）
313
332
372
424
497
562
680
837
948
1010
1220
1280
1480
1665
Hmax（全开）
355
375
415
476
540
600
720
875
990
1050
1245
1310
1560
1750
