功能说明
保护器用于检测潜
水泵内水灵敏度的电阻及绕组温度信号（PTC或
温度开关）。当检测到
潜水泵内水灵敏度的电阻低于给定值时，
继电器动作；在断电检测排除故障。当检测到温度信号为开点信号或电阻很大时，保护器对应的指示灯报警，同时故障继电器动作。

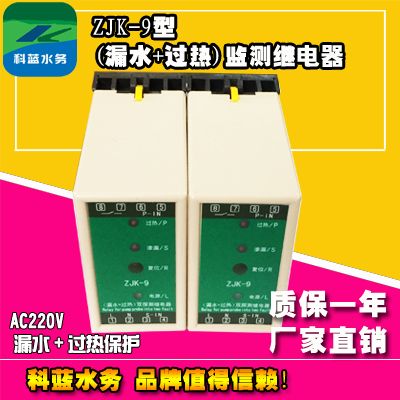

ZJK-9（-NO）型号（默认产品）：正常时，故障信号输出为常开信号，当
电源断开或输入信号做故障时，常开信号变常闭信号。
ZJK-9-NC型号：正常时，故障信号输出为常闭信号，当电源断开或输入信号做故障时，常闭信号变常开信号。
面板指示灯可以分别显示报警类型，复位键可以手动复位故障。
水灵敏度电阻根据标准设定。用户有特殊需要可以提前联系。
技术参数
输入信号：
渗漏输入：电阻信号或常开信号，水灵敏电阻≤30KΩ。
过热输入：PTC电阻信号或常闭信号。
传感器供电：DC12V
信号控制：响应速度 20mS, 回差控制 ±5％
环境温度：-20℃~70℃
相对湿度：≤95％RH，不结露，无腐蚀性气体场所
工作电压：220V/50HZ
控制器功耗：≤ AC 2w
故障输出容量：5A/AC220V 5A/30VDC
控制器外形尺寸：48mm*80mm*120mm
安装方式：DIN35导轨
重量：0.3kg
接线端子说明：
1.端子1、2（L N）：
保护器供电220V 50HZ，保护器接通电源 面板“电源/L” 亮绿灯。
2.端子3、4（S-IN）：
水泵渗漏输入信号，一般接水泵P31 P32信号线。
可检测水泵油室、
接线盒、
电机腔、湿度的电极或
开关量输出信号。信号正常时，“渗漏/S”指示灯不亮，
当电极或开关量信号异常时，“渗漏/S”指示灯亮红灯。
3.端子5、6（P-IN）：
水泵过热输入信号，一般接水泵P11 P12信号线。
可检测水泵绕组、
轴承、定子放置的PTC电阻或
常闭开关量输出信号。信号正常时，“过热/P”指示灯
不亮，当信号异常时，“过热/P”指示灯亮红灯。
特别说明：当无过热信号时，用导线短接5 6端子。
4.端子7、8（Out）：
总故障输出，容量5A/220VAC 5A/30VDC。
ZJK-9（-NO）无故障时输出为断开，故障时输出变为闭合；
ZJK-9-NC无故障时输出为闭合，故障时输出变为断开。
