一、产品概述

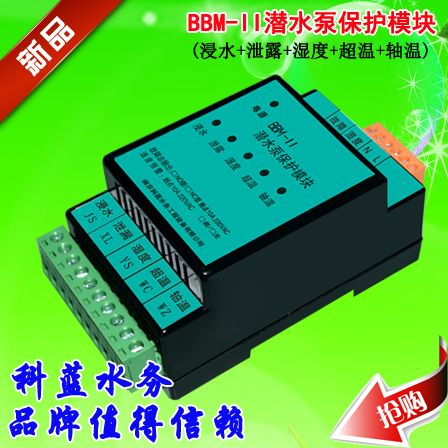

KL-BBM系列潜
水泵保护模块(以下简称保护器)，专为
潜水泵保护配套而设计的产品，具有结构紧凑、保护灵敏、安装及维修方便等特点，在模块正面具有直观的故障指示。
二、技术参数
供电
电源：12VDC；220VAC （可选） 功耗：120mA
故障总输出： NO型；NC型（可选） ， 触点 10A 220VAC
湿度预警：触点 10A 220VAC 重量： 约0.1Kg
安装方法：DIN35导轨安装 环境温度： -20℃～75℃。
外形尺寸：112*55*44(mm) 环境湿度： 90％以下（无水珠凝结）。
三、BBM-II型控制器共有16个端子，各端子说明如下：
保护器上面的
接线端子：
1、2：总故障输出接点；（接点容量10A 220V）
3、4：湿度预警信号输出；（接点容量10A 220V）
5、6：电源输入端，（采用直流12V供电，功耗约为120mA），其中5脚接电源“地 ”； 6脚接电源的“正” 。
保护器下面接线端子：
1、2：JS浸水信号输入端；
3、4：XL泄露信号输入端；
5、6：YS湿度信号输入端；
7、8：WC超温信号输入端；
9、10：WZ轴温信号输入端；小功率水泵一般不用，应将其短接。
保护器供电： 电源指示灯亮。
