该

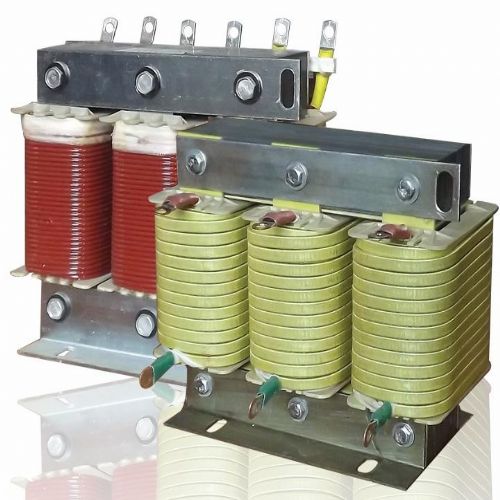

电抗器分为三相和单相两种，均为铁芯干式。
铁芯采用优质低损耗进口冷轧取向
硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
线圈采用H级或C级漆包线绕制，排列紧密且均匀，外表不包绝缘层，具有很好的美感切有较好的的散热性能。
电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固的结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音进行。
电抗器芯柱部分
紧固件采用无
磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
外露部件均采取了防腐蚀处理，引出端子采用焊接铜端子。
该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
产品概述
串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿
电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通过有电抗率4.5-7％电抗器，对5次谐波通常电抗率为6％属于高感值电抗器，对3次谐波通常电抗率为12-13％，对2次谐波通常电抗率为26-27％，属甚高感值电抗器。
接入串联电抗器，
电容器电压升高系数-K=1d1，如K=6％1.0610.061≈-d=即运行电压升高6％，工作电流也随之大约6％。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
性能参数
可用于400V、660V系统。
电抗率的常用种类：1％-4％
额定绝缘水平3kv/min
电抗器各部位的温升限值：铁芯不超过85K,电圈温升不超过95K
电抗器噪声不大于45dB
电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行
电抗直线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95
三相电抗器的任意两相电抗值之差不大于±3％
耐温等级H级（180℃）以上
