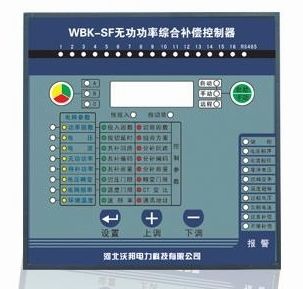

-SF系列无功功率分相自动补偿控制器（以下简称控制器），以高性能的16位微处理器为核心器件同时取3相电压3相电流信号，*多提供16个控制回路。每台控制器提供全分补、全共补、共补加分补3种补偿方案。同时提供12种
电容器组头方法（输出编码），用户可通过修改控制参数进行选择，共补输出回路与分补输出回路数可任意调节。本控制器在功能上融入了上一代此系列产品的优点、同时加入了许多非常实用的特殊功能，在面板布局上更加人性化，操作更加简单实用。控制参数一经修改**保存，掉电不丢失。动态输出型控制器响应时间小于100mS。提供RS485接口，采用MODBUS-RTU通讯规约，可远程完成
电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感，人机界面友好，外观美观大方。适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。
功能特点
⑴以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
⑵功率因数测量精度高，显示范围宽。 ⑶有12种电容器容量编码方式供用户选择。
⑷可再编程式的补偿方案和输出回路。 ⑸*多16回路输出。
⑹快捷功能键盘，人机界面友好操作方便。 ⑺各种控制参数全数字可调直观使用方便。
⑻具有自动运行与手动运行和远程控制3种工作方式. ⑼共补分补投切指示用不同种颜色做区分。
⑽具有过电压、欠电压、畸变率超标、温度超标保护功能。 ⑾具有电压相序、电流相位、零序电压超标保护功能。
⑿电流信号输入阻抗低≤0.01欧姆。 ⒀目标功率因数调节范围宽。
⒁具有RS485通讯接口。 ⒂共补与分补投切控制信号占用端子的排列方法用户可选择。
⒃具有掉电保护功能控制参数停电不丢失。
主要技术参数
WBK-S(三相共补)无功功率自动补偿控制器技术参数
电源电压：380V 控制输出直流电压信号容量：负12V 10mA/路
信号电压：AC50V-275V(相电压) 报警无源开关信号容量：250V 3A/路
信号电流：AC0-5.5A 整机能量消耗：﹤6VA
工作频率：45-65HZ 防护等级：外壳IP30
欠压门限：176V 连接方式：端子
螺丝固定
*小工作电流（灵敏度）：50Ma 安装方式：嵌入式安装附件固定
*快响应速度：100毫秒或1秒 安装尺寸：实物尺寸112mm×112mm,开孔尺寸113Mm×113Mm
RS485-A0B0负载强度：32个 外形尺寸：长（120mm）×宽（120mm）×深（87mm）
