圆管
抛光机通用配置及技术参数

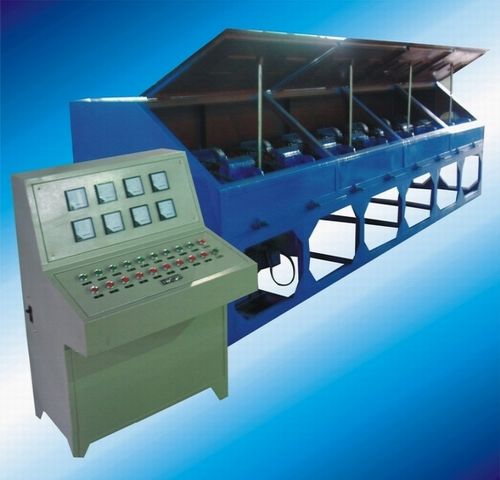

产品说明：
该机器适用于圆形截面的各种金属外表面的抛光。整机由抛光主机、给料装置、出料装置和控制系统四部份组成。圆管抛光机根据抛管范围不同可分为普通抛光机（PG型）和加大抛光机（DPG型），根据抛光头的数量不同又分为6头、8头、10头抛光机。经该机抛磨后，表面粗糙度可达Ra0.8μm。
主要技术参数：
PG6 PG8 PG10 DPG6 DPG8 DPG10
抛磨
钢管规格范围(mm) φ12～φ76.2 φ50.8～φ114
抛管长度(m) 6（可按用户要求适当加大）
抛光头数量(个) 6 8 10 6 8 10
抛光头主轴直径(mm) φ36
钢管进给速度(m/min) 1～20
磨头
电机功率(kw) 4kw-4 5.5kw-4
磨头转速(r/min) 2400
进给电机功率(kw) 无级变速2.2kw 无级变速3kw
抛光后可达粗糙度(μm) 0.8
配用
抛光轮外径(mm) φ320
设备占地面积
(长×宽×高) 15828×1400×1280 16780×1400×1280 17932×1400×1280 16528×1400×1280 17150×1450×1280 18394×1450×1280
注：本公司可按用户要求生产特殊的圆管抛光机
2.生产线组成
序号 生产线组成部件 详细配置 备注
1 进料装置 储料架（进料安装支架） 3件
进料平台 1件
2 抛光机 机座 1台
防护罩 1套
抛光头 6、8、10套
（含燕尾、电机、磨头）
导向装置 6、8、10套
（选用耐磨、耐高温全胶轮φ120×110）
支料调节装置 1套
进给电机（主电机） 1台
（
调速电机或无级变速电机）
3 控制系统 控制系统分为电控部分和气动控制部分；
电器元件选用施耐德、奇正等著名品牌；
气动元件选用台湾品牌；
主电机为杭州调电总厂或佛山变速机厂产品；
普通电机采用上海力超或南京控特产品。
4 自动出料装置 接料架 3件
出料安装调节支架 2套
出料平台 1件
传动杆 1件
输料轮 7套
出料限位器 1套
自动翻料机构 1套
