◆应用领域:
广泛应用于
①塑封
电机灯具②
电池组
③真空
清洗机④PC板
⑤
变压器⑥家用电器
⑦
散热风扇⑧
水泵⑨电
加热器具
⑩镇流器
◆竞争优势
①体积小，便于安装
②速动型双金属片，反应速度快
③防真空浸漆工艺
◆产品说明

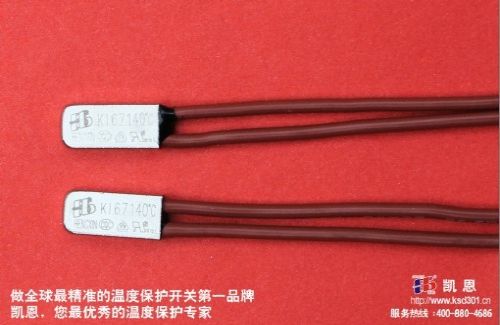

KI67通用型和加强型系列
热保护器，广泛应用于工业、家用电器电机及电气设备，防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装，可承受3.5Mpa的塑料成型工艺压力。产品性能符合IEC34-11、GB13232、GB/T13002等标准。
◆结构特点
KI67型热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。
结构图注意
1、由于外壳是金属导电体，在使用时应配置有导热且耐温的
绝缘套管。
2、选择保护温度时参照A-C曲线图。
◆性能参数
规格 动作温度范围 规格 动作温度范围
50℃ 50±5.0℃ 100℃ 100±5.0℃
55℃ 55±5.0℃ 105℃ 105±5.0℃
60℃ 60±5.0℃ 110℃ 110±5.0℃
65℃ 65±5.0℃ 115℃ 115±5.0℃
70℃ 70±5.0℃ 120℃ 120±5.0℃
75℃ 75±5.0℃ 125℃ 125±5.0℃
80℃ 80±5.0℃ 130℃ 130±5.0℃
85℃ 85±5.0℃ 135℃ 135±5.0℃
90℃ 90±5.0℃ 140℃ 140±5.0℃
95℃ 95±5.0℃ 145℃ 145±5.0℃
150℃ 150±5.0℃
说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户*。
◆安装及外形尺寸
产品型号 Type 长 L 宽 W 高 H 导线
KI67 15.0±0.4 6.5±0.2 3.1±0.1
导线为AWG20#、22#
硅胶线和AWG22#电子辐照线和镀锡裸
铜线，特殊要求可专业制造。
