弹簧微启式
安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接
法兰标准按JB/T-94的系列外形尺寸和连接尺寸公称通径
用途
A41H型适用于工作温度≤300℃的石油、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

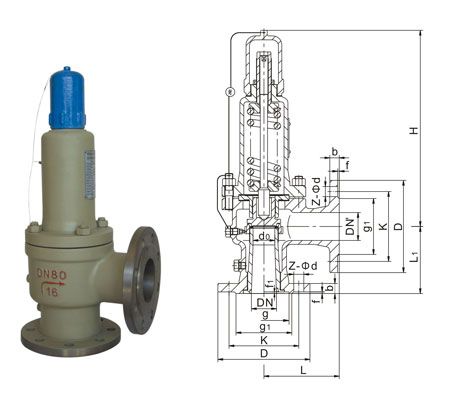

外形尺寸和连接尺寸
公称通径 DN do D Nˊ L L1 ≈H
20 15 20 100 85 275
25 20 25 100 85 275
32 25 32 115 100 285
40 32 40 120 110 285
50 40 50 135 120 355
65 50 65 140 130 390
80 65 80 160 135 394
100 80 100 170 160 500
125 100 125 190 190 570
150 125 150 205 195 585
200 150 200 240 230 710
250 200 250 350 320 905
用途
A41Y型适用于工作温度≤300℃的石油、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
外形尺寸和连接尺寸
公称通径 DN do D Nˊ L L1 ≈H
20 15 20 100 95 268
25 20 25 100 95 268
32 25 32 115 105 279
40 32 40 135 115 330
50 40 50 160 130 365
65 50 65 175 160 503
80 65 80 175 160 498
100 80 100 190 180 530
150 100 150 280 260 657
