电缆桥架规格表示方法:
XQJ---形式－－类别－－规格
XQJ表示汇线桥架系列
形式表示结构形式（用中文*一个汉语拼音的大写字母 T为梯级式、P为
托盘式 C为槽式、ZH为组合式）
类别表示类别种类序号（用阿拉伯数字加英语字母表示）
规格表示规格或规格序号（用阿拉伯数字表示）

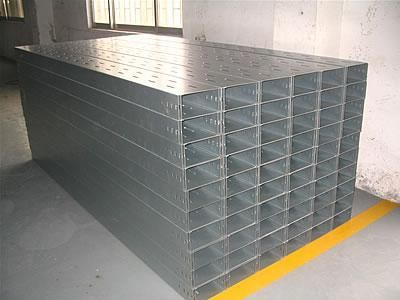

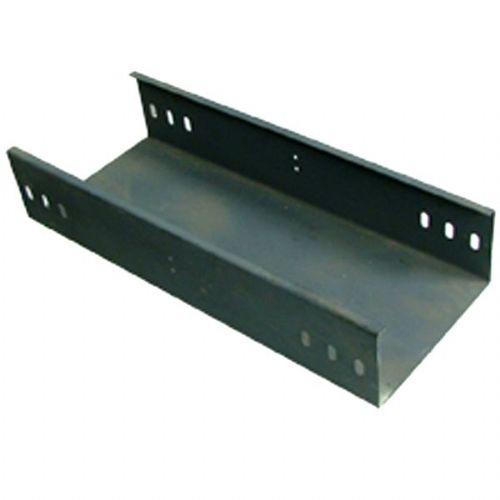

电缆桥架:智能建筑的弱电系统,通常有多个信息监控和通信设施诸如ba(楼宇自动化)、oa(办公自动化)、ca(通信自动化)等相应的系统组成, 电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。电缆桥架研究报告指出：选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立假设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气.
电缆桥架的选用步骤
(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规。
(3)按*大的电缆总均布荷载值来验算桥架强度。验算式如下：
Q使用=q1+q2
式中：q1 --电缆的均布荷载（各层的均布荷载中取*大值）（kN/
m2），均布荷载是托盘、梯架或电缆槽的荷载；
q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/
m2）,q2值的计算，人的重量一般按p=90kg计。
表示集中荷载和均布荷载的弯距如图2
按*大弯距相等的条件折算：
令pι/4=q2ι2/8则q2=2p/ι
∵P=90kg
∴q2=180/ι
式中：P--1人的荷载(kg)
ι--1个支撑点间距(若支点间距不等时取*大值)(m)
q2--1 人的等效均布荷载(kg/m)
根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样 本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
(4)挠度
挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕 度,这意味着
钢材的用量会相应增加,因此,计算时只要充分利用钢材 的*大允许应力,并保证有足够的安全系数,一般*大挠度与跨距(支 撑点间距)之比取1/250~1/150为宜。
