品牌 中国东锦 型号 J41W-150LB，J41W-300LB，J41W-600
主体材料
不锈钢 连接形式
法兰 公称通径 DN15-DN600 mm 压力范围 150LB-900LB Mpa
适用介质 醋酸，碱酸，硝酸等腐蚀性介质 适用温度 -29 ℃～ 200 ℃ ℃
适用范围 石油，化工，水处理等 产品别名 不锈钢美标

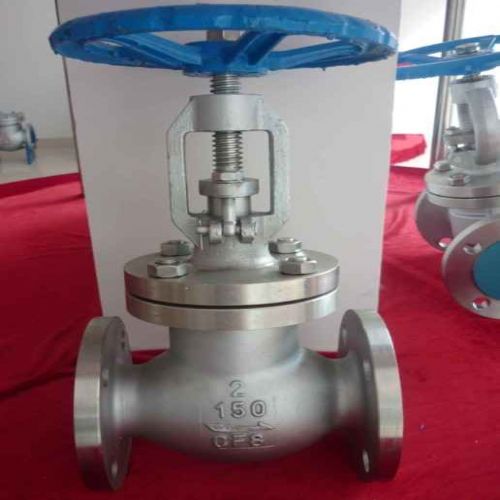

截止阀 不锈钢
美标截止阀，美标
不锈钢截止阀， 304美标截止阀 ，美标不锈钢截止阀，不锈钢美标截止阀
美标截止阀系：J41W/ Y 等; 美标截止阀
材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。
规格：DN15~DN800
标准：美标
压力：1.6Mpa~32Mpa（150LB~600LB） 5k~63k
连接:法兰
品牌：中国东锦
工作温度：-160~550
类型：直通式
介质：水，油品，硝酸类等
外型：重型/中型
型号；J41W-150LB J41W-300LB J41W-600LB J41H-150LB J41H-300LB J41H-600LB
主要用途
美标截止阀适用于公称压力150LB~1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、
齿轮传动、电动、气动等。
标准 STD
设计与制造 Design ａnd Manufacture 结构长度 Face to face/ End to end 法兰尺寸 Flange Dimension 对焊连接尺寸Butt welding dimension 压力-温度 Pressure Temperature Lating 试验-检验Inspection ａnd Test
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
压力试验 Pressure Test
公称压力PN（Lb）
NominalPressure 强度试验
Shell Test 水密封试验
Water Seal Test 气密封试验
Air Seal Test
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790
主要零件材料及性能 Main Part Materials ａnd Property
体、盖
Body Cover Disc
阀杆
Stem 密封面
Sealing Face
垫片（环）
Sealing Shim
填料 Packing 工作温度Working Temperature 适用介质
Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon 增强柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L 柔性石墨
增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE ≤425 水 蒸汽 油品
Water
Steam
Petroleum
Products
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸 醋酸 尿素
Nitric acid
Acetic acid
CF8M F316
CF3 F304L
CF3M F316L
