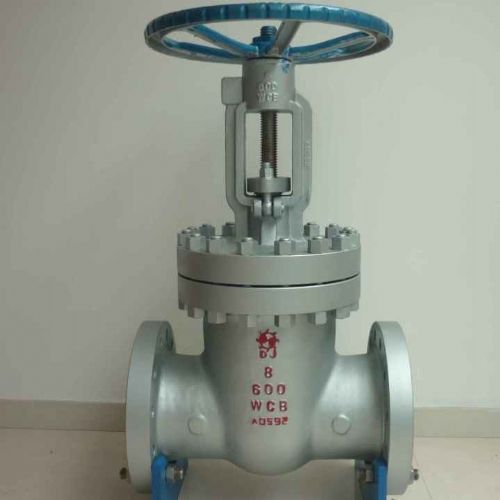

美标铸钢闸阀

  • 价格:260元/件
  • 产地:温州市龙湾海滨工业区富海路15
  • 品牌:东锦
  • 型号:Z41H-150LB Z41H-300LB Z41H-600
  • 规格:DN15-DN800 mm
  • 联系:徐进杰 0577-85888062 18757753995
              联系我时请告知是在建材采购网看到的
  • 公司:温州瑞通阀门有限公司
  • 产品介绍
    主体材料 铸钢 连接形式 法兰,对焊
    公称通径 DN15-DN800 mm 压力范围 150LB~600LB Mpa
    适用介质 水,油品,蒸汽,硝酸类等 空气、氮气、氨、硝酸、醋酸、 适用温度 -160-550 ℃
    适用范围 石油、化工,电力,冶炼,水处理,建筑,造船和食品机械等行业 产品别名 美标铸钢闸阀


    美标铸钢闸阀系:Z41H-150LB Z41H-300LB Z41H-600LB Z61H-150LB Z61H-300LB Z61H-600LB
    材质有:铸钢,锻钢,不锈钢,301,304,316,316L等。
    规格:DN15~DN800
    标准:国标,日标,美标
    压力:1.6Mpa~32Mpa(150LB~600LB) 5K~63K
    连接:法兰,对焊
    品牌:中国东锦
    工作温度:-160~550
    类型:直通式
    介质:水,油品,蒸汽,硝酸类等 空气、氮气、氨、硝酸、醋酸、
    外型:重型/中型

    美标铸钢闸阀,碳钢美标闸阀 法兰式,对焊式闸阀



    【产品用途】
    Z41H美标闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作温度 -29~425℃(碳钢)及 -40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
    产品特点:①产品设计制造符合国外先进标准要求,密封可靠,性能优良。②结构设计紧凑合理,造型美观。③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。④阀体材料品种齐全,填料垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
    【产品执行标准】
    设计与制造:API 600
    法兰尺寸:ANSI B16.5
    结构长度:ANSI B16.10
    压力~温度:ANSI B16.34
    检验与试验:API 598

    【产品性能规范】
    Z41H美标闸阀主要性能规范
    公称压力(Lb) 强度试验 水密封试验 气密封试验
    MPa Lbf/in2 Mpa Lbf/in2 MPa Lbf/in2
    150 3.1 450 2.2 315 0.5~0.7 60~100
    300 7.8 1125 5.6 815
    600 15.3 2225 11.2 1630

    【产品零部件材质】
    Z41H美标闸阀主要零件材质
    阀体、阀盖、闸板 WCB ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316)
    密封面 Cr13或硬质合金 本体(W)或硬质合金(Y)
    阀杆及内件 2Cr13 1Cr18Ni9Ti 0Cr19Ni9(304) 00Cr19Ni11(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2(316)
    填料 柔性石墨
    垫片 不锈钢缠绕垫片
    美标铸钢闸阀:适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质
    适用温度 -29~425 ℃ -40~500 ℃
