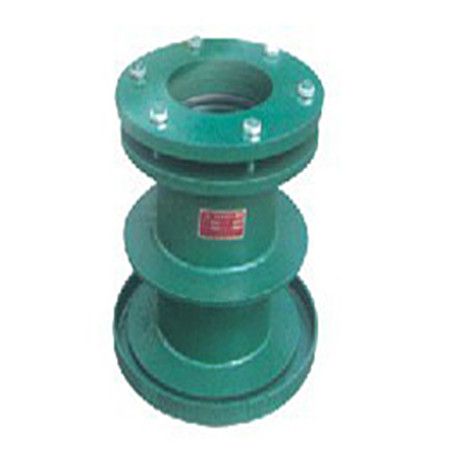

柔性密闭套管用途
适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处。
柔性密闭套管作用
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制
管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用
填料密封，起到了防水和减振作用。
柔性密闭套
管材质
1、柔性密闭套管是按照国家标准04FS02制造生产，材料采用Q235-A。
2、柔性填料材料：沥青麻丝，聚苯乙稀板，
聚氯乙烯泡沫
塑料板。
3、
密封膏：聚硫密封膏，聚胺脂密封膏。
04FS02两侧防护柔性密闭套管材料表
序号 名称 数量 材料 备注
1
法兰套管 1 Q235-A 焊接件
2
密封圈 1
氯丁橡胶 3 法兰压盖 1 Q235-A 焊接件
4
螺栓 n Q235-A GB897-88A
5
螺母 n Q235-A GB/T41-2000
6
钢管 Q235-A
7 挡板 Q235-A
柔性密闭套管说明
1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。
3.焊工采用手工电弧焊，
焊条型号为E4303。
04FS02两侧防护柔性密闭套管数据表
DN D1 D2 D3 D4 D5 D7 L L0 L1 L2 d1 d2 d3 D1 D2 K n-M
50 60 95 65 145 200 81 65 \ 72 30 3.5 4 8 65 86 4 4-M12
65 76 114 80 165 220 96 65 25 72 30 3.75 4 8 80 105 4 4-M12
80 89 127 95 180 235 115 65 25 76 38 4 4 10 95 118 4 4-M16
100 108 146 114 200 255 134 65 25 76 38 4 4.5 10 114 136 4 4-M16
125 133 180 140 235 290 160 65 25 76 38 4 6 10 140 167 6 6-M16
150 159 203 165 260 315 185 65 25 76 38 4.5 6 10 165 190 6 6-M16
200 219 265 226 320 375 246 65 25 76 38 6 6 10 226 252 6 6-M16
