产品名称：SC系列
SC系列是装有线性滚珠
轴承，与FC系列尺寸相同，*大限度发挥BF隔膜的特性的超级
气缸。
与传统型相比，进一步减少了摩擦阻力。
对压力变化的跟踪性比较好。
通过微压进行运转。

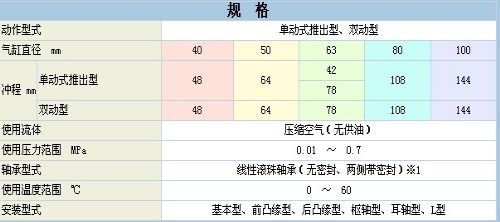

规 格
动作型式
单动式推出型、双动型
气缸直径 mm
40 50 63 80 100
冲程 mm
单动式推出型
48 64 42 108 144
78
双动型
48 64 78 108 144
使用流体
压缩空气（无供油）
使用压力范围 MPa
0.01 ～ 0.7
轴承型式
线性滚珠轴承（无密封、两侧带密封）※1
使用温度范围 ℃
0 ～ 60
安装型式
基本型、前凸缘型、后凸缘型、枢轴型、耳轴型、L型
※1：在有可能从周围侵入粉尘的情况下，*您使用两侧带密封的SC系列气缸，但是，因密封而产生的阻力将会稍有增加。
尺寸表：
SCS(D)-
气缸直径 冲程
40 48
50 64
63 42
（SCS only）
78
80 108
100 144
112 156
125 178
140 204
SCS(D)-
气缸直径 冲程
160 82
142
192
240
180 96
168
226
280
200 112
192
256
320
※气缸直径φ112mm以上的大型气缸为订货生产，请向本公司确认交货期。
※气缸直径为10~20范围的气缸仅限于FCS型式。
型式表达方法：
SCD － 40 － 48 － S0 － B0 － P
① ② ③ ④ ⑤ ⑥
① ② ③ ④
动作型式 气缸直径 冲程
弹簧 SCS 单动式推出型 无符号 双动型时
SCD 双动型 S0 无弹簧
S1 标准内装弹簧
⑤ ⑥
轴承 安装型式
B0 线性滚珠轴承、无密封 无符号 基本型
B1 线性滚珠轴承、两侧带密封 L L型
F 前凸缘型
R 后凸缘型
T 耳轴型
P 枢轴型
