温度巡检测控仪表用于多路温度测量和控制，通过采集
热电阻（Pt100）信号，可测量1～16路温度，适用于电气节点及
变压器或
电机绕组等场合的温度测量与控制，防止因温升过高产生故障。该产品可通过按键编程设置每一路温度测量的报警阈值，并带有2路
继电器输出，分别作用于信号和跳闸，并可通过RS485通讯接口(MODBUS协议)将温度数据及报警信息上传。主要应用于火电厂、水电站等场合的温度巡检测量及控制。
下面以江苏安科瑞电器制造有限公司ARTM系列温度巡检测控仪为例,介绍温度巡检测控仪的功能和技术参数。

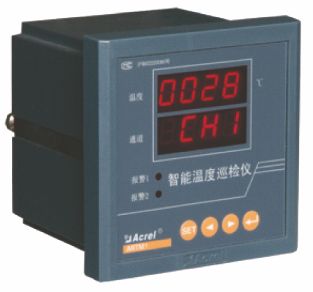

安科瑞ARTM-8路温度巡检测控仪
功能简介
能分别测量多个通道热电阻温度，也可以屏蔽其中任意通道；
每一通道温度测量对应2段报警，可任意设置报警方向及报警值；
2组继电器报警输出，分别对应2段温度报警；
带有RS485通讯接口（MODBUS-RTU协议），可实现数据远传；
工作参数可通过按键任意设置，掉电后不丢失；
辅助
电源交直流通用，电压范围85~270V。
技术规格参数
输入信号
Pt100
精度等级
0.5级
辅助电源
电压范围 AC，DC 110V，220V，允许85～270V
功 耗 ≤2W
报警输出
路 数 2
容 量 AC250V/5A，DC30V/5A，常开
通 讯
协 议 MODBUS-RTU
接 口 RS485
波 特 率 可选1200，2400，4800，9600，19200
工频耐压
2kV/1min交流有效值
环境条件
工作温度 -10~+55℃，
存贮温度 -25~+70℃
湿 度 ≤95％，不结露，无腐蚀性气体场所
海 拔 ≤2500m
温度
巡检仪安装尺寸
ARTM1的外形尺寸96*96mm深85mm
ARTM8 的外形尺寸96*96mm深85mm
ARTM16 的外形尺寸160*80mm深131mm
选型
ARTM1测量通道数为1路温度（Pt100）。
ARTM8测量*大通道数为8路温度（Pt100）。
ARTM8测量*大通道数为16路温度（Pt100）。
范例
型 号：ARTM1-C
输 入：Pt100
报警设定：t≤-20℃,t≥+150℃
通 讯：RS485/ MODBUS-RTU
型 号：ARTM8-J
输 入：6路Pt100
报警设定：t≥+60℃,t≥+80℃
