温湿度控制仪产品主要用于中高压
开关柜、
端子箱、
环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。该系列产品抗干扰能力强，可靠性高。

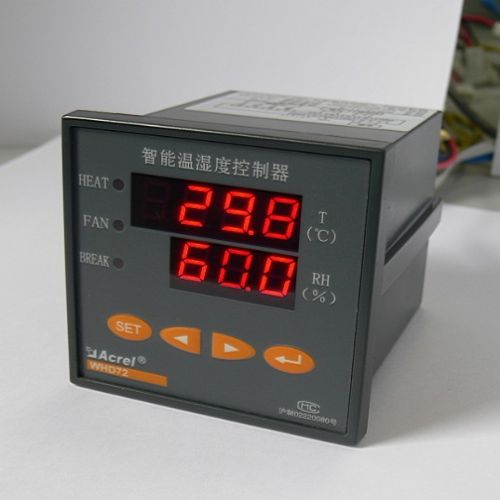

智能型
温湿度控制器以
数码管方式显示温湿度值，有
加热器、
传感器故障指示、变送功能、带有RS485通讯接口可供
远程监控，用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。
下面以江苏安科瑞电器制造有限公司WHD系列智能型温湿度控制仪为例,介绍智能型温湿度控制仪的原理、特点及技术参数。
符合标准
产品符合国标GB/T15309-1994。
适用环境(控制器)
温度 -10℃~+55℃
湿度 ≤95％RH，不结露，无腐蚀性气体
海拔 ≤2500米
电磁兼容
静电抗干扰实验 Ⅲ级(IEC61000-4-2)
辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
射频传导干扰试验 Ⅲ级(IEC61000-4-6)
电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
工作原理及功能
温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：
传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的
继电器触点闭合，加热器（或风扇）接通
电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
技术参数
测量范围
温度 -40.0℃~+99.9℃
湿度 20％RH~90％RH
精度
温度 ±3℃
湿度 ±5％RH
变送输出
DC4-20mA或DC0-20mA
控制参数设定范围
加热升温 -40.0℃~+40.0℃
鼓风降温 0.0℃~+100.0℃
湿度控制 20％RH~90％RH
可设回滞量
1~40（℃或％RH）
输出触点容量
5A/AC250V（无源接点）
辅助电源
电压 AC 85~265V DC 100~350V
功耗 基本功耗(≤0.8W)+继电器功耗(每路≤0.7W)
安全性能
工频耐压 电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)
绝缘电阻 ≥100MΩ
平均无故障工作时间 ≥50000小时
通讯接口
RS485，MODBUS-RTU协议
安装方式
嵌入式安装
仪表外形及安装尺寸 单位mm
WHD48的外形尺寸48mm*48mm，深85mm
WHD72的外形尺寸72mm*72mm，深97.5mm
WHD96的外形尺寸96mm*96mm，深85mm
WHD46的外形尺寸120mm*60mm，深137.5mm
选型
智能型温湿度控制器可同时多点测量，多点控制环境的温、湿度，订货时应包含以下信息：产品型号，辅助电源、控制器参数、连接线长度、加热器。
江苏安科瑞的专利产品WHD系列智能型型温湿度控制器：
WHD48-11一路温湿度控制，48方形嵌入式安装。
WHD72-11一路温湿度控制，72方形嵌入式安装。
WHD96-11一路温湿度控制，96方形嵌入式安装。
WHD96-22二路温湿度控制，96方形嵌入式安装。
WHD46-11一路温湿度控制，46槽形嵌入式安装。
WHD46-22二路温湿度控制，46槽形嵌入式安装。
WHD46-33三路温湿度控制，46槽形嵌入式安装。
范例
型 号：WHD72-11-C
辅助电源：AC220V
控制参数：升温：t≤5℃,
鼓风：t≥40℃，
除湿：RH≥85％
连接线：DS-2
加热器：ALW-200W
