强度等级：5.8级、6.8级、8.8级
材 质： Q235、35#钢、45#钢、40Cr等（A3钢，普碳钢、
合金钢等）
牙 型： 圆弧螺纹、T型螺纹
表面处理: 本色、发黑、镀白锌、蓝白锌、黄锌/彩锌、三价铬Cr3+、
热镀锌、机械镀锌、达克罗等
包 装： PP
编织袋或
托盘打托（超长规格）
技术参数：
规格 L±3 Φd S-1.0 H±0.42 (E) ΦD1-0.20 ΦD2-0.20 R1 R2 L1 P 机械性能
T27 734 Φ24 41 17 45.2 Φ20.6 Φ26.4 1 1.52 200 6 6.8,5.8
T36 734 Φ31.5 55 22.5 60.79 Φ29 Φ34.8 1.2 1.6 200 6 6.8,5.8
T36 740 Φ35.8 55 23 60.79 Φ33.6 Φ38.4 1 1.5 200 5.11 6.8,8.8
T30 703 Φ29.7 46 19 50.85 Φ27.6 Φ32.6 1 1.5 180 5.11 6.8,8.8
T30 585 Φ26.2 46 22.5 50.85 Φ23.6 Φ29.4 1 1.52 200 6 5.8
T30 749 Φ26.2 46 22.5 50.85 Φ23.6 Φ29.4 1 1.52 200 6 5.8
T36 765 Φ31.5 55 25 60.79 Φ29 Φ34.8 1.2 1.6 200 6 6.8
T30 500 Φ26.2 46 19 50.85 Φ23.6 Φ29.4 1 1.52 160 6 6.8
T36 670 Φ35.6 55 23 60.79 Φ33.6 Φ38.6 1 1.5 190 5.11 6.8,8.8
T30 570 Φ29.6 46 19 50.85 Φ27.6 Φ32.6 1 1.5 160 5.11 5.8,6.8
T36 615 Φ35.6 55 23 60.79 Φ33.6 Φ38.6 1 1.5 190 5.11 5.8,6.8
T30 790 Φ34.6 60 26 66.44 Φ32 Φ37.8 1.2 1.6 200 6 6.8
T39 775 Φ26.2 46 19 50.85 Φ23.6 Φ29.4 1 1.52 200 6 6.8
产品说明：

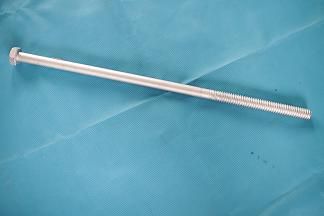

管片
螺栓是盾构掘进机在隧道掘进过程中用于连接紧固其管片的一种特种
紧固件。通过这种螺栓的连接，可将几片拱形的管片连接成一个圆圈，从而支撑起整个隧道的面，也由此称之为管片螺栓，甚至成为管片
连接件，或由于其专为盾构隧道配套使用，所以称为盾构隧道管片螺栓或连接件。
根据不同的管片大小、盾构掘进机直径的大小、管片所在的隧道位置等多种因素，管片螺栓的设计也多种多样，目前，国内外还没有一个统一的标准。根据我公司为盾构隧道配套供货十多年的经验，简单总结为以下几类管片螺栓的类型：双头直型管片螺栓、双头弧形管片螺栓、六角头直型管片螺栓、六角头弧形管片螺栓、六角头圆弧
螺纹管片螺栓（或称为斜螺栓，其螺纹比较特殊，又称为T型螺纹）、六角头带
法兰面圆弧螺栓管片螺栓、浅埋式纵向管片螺栓等。
