1常开点1常闭点（1NO/1NC）
RY1008 ( 8位） 触点电流：12A/25VAC,30VDC
每路加有动作指示灯；
继电器线圈两端加有续流保护二极管；
继电器的触点保护可选二极管保护电路、快熔保险及阻容吸收；
继电器为电磁式继电器 日本和泉厂家，
接线端子及支架为台湾进联厂家。

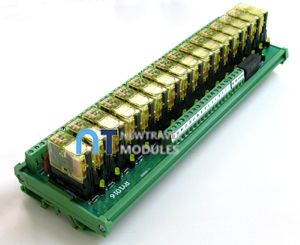

上图样品为：1NO/1NC 8位 触点输出保护电路为 快熔保险
技术参数 RY1002 RY1004 RY1008 RY1012 RY1016 RY1024 RY1032
位数 2位 4位 8位 12位 16位 24位 32位
输入、输出侧额定电压UN DC24V、AC220V
继电器类型 电磁式继电器
触点类型、容量 1N0/1NC、12A/250VA，30VDC（和泉） 16A/250VA，30VDC（OMRON）
连接类型 *线圈输入 接线端子
*现场侧 接线端子，M3
螺钉，螺钉扭力5.0 lb-inch
启动电压、释放电压 UN的70％以上、 UN的10％以下
电气寿命 20万次以上（AC负载），10万次以上（DC负载）
导线线径、剥线长度 0.2~2.5mm2（26~12AWG）、 6~8mm
安装方式 35mm，U型、E型导轨
尺寸（长、宽、厚） 133ⅹ85ⅹ63Mm
注：线圈公共端输入分为N型（公共端输入
电源负极）和P型（公共端输入电源正极）
触点电流可选择： 12A（日本和泉）或是16A（omron）两种；
触点保护电路可选择：快熔保护险、RC阻容吸收、二极管。
